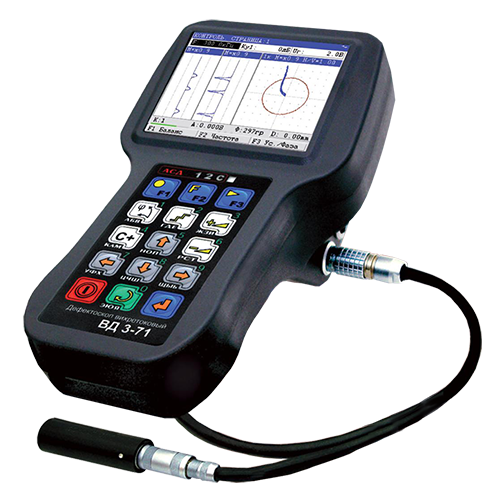

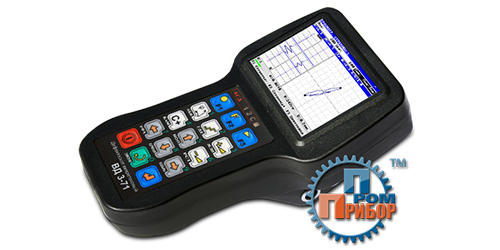

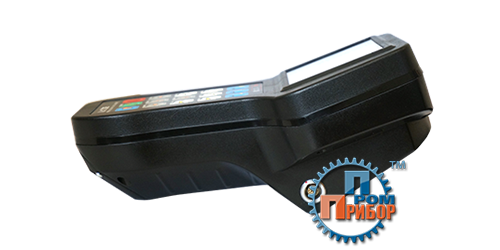

Дефектоскоп вихретоковый портативный ВД3-71НК-IVУ

Запросить стоимость

Назначение ВД3-71 НК-IVУ

Дефектоскоп вихретоковый ВД3-71 НК-IVУ относится к средствам контроля и предназначен для ручного контроля вихретоковым методом деталей и узлов вагонов, локомотивов и моторвагонного подвижного состава на наличие поверхностных дефектов типа нарушения сплошности материала.

Прибор выпускается в версиях «Вагонная версия», «Локомотивная версия» и «Нефтегазовая версия» (по отдельному запросу).

Вагонная версия:

Функциональные возможностиКонтроль железнодорожных деталей и узлов вагонов (детали колесной пары и буксового узла, тележки грузовых, рефрижераторных и пассажирских вагонов, автосцепного устройства и т.д.) в соответствии ПР НК В.2, В.3, В.4.

Локомотивная версия:

Контроль деталей и узлов локомотивов и моторвагонного подвижного состава (детали колесной пары, компрессора автотормозного устройства, дизеля, автосцепного устройство, экипажной части тепловозов 2ТЭ10, 2ТЭ116, экипажной части тепловозов ТЭМ2, экипажной части тепловозов ЧМЭ3, экипажной части электровозов серии ВЛ, экипажной части электровозов серии ЧС, моторные вагоны МВПС, прицепные вагоны МВПС и т.д.) в соответствии с технологической инструкцией ЦТт-18/2 (ИЗМЕНЕНИЕ №3. Инструкция по неразрушающему контролю деталей и узлов локомотивов и моторвагонного подвижного состава. Вихретоковый метод).

Преимущества дефектоскопа:

  • Портативный вихретоковый дефектоскоп ВД3-71 НК-IVУ с преобразователямисодержит специализированные настройки для контроля деталей и узлов;
  • в комплект дефектоскопа входят специализированные ВТП, оснащенные защитными корпусами и износостойкими протекторами;
  • возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
  • возможность сохранения в памяти дефектоскопа большого количества настроек и результатов контроля;
  • расширенные возможности анализа данных благодаря специализированному программному обеспечению;
  • режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПК в память дефектоскопа);
  • возможность оценки глубины и протяженности дефекта;
  • световая и звуковая сигнализация дефекта;
  • малые массогабаритные показатели.

Отличительные особенности дефектоскопа

  • цветной высококонтрастный TFT дисплей;
  • система АСД: 4 трехцветных светодиода, звуковая сигнализация;
  • возможность работы в двухчастотном режиме;
  • упрощенная процедура калибровки прибора на стандартных образцах;
  • возможность подключения датчика пути;
  • возможность быстрого измерения отношения сигнал/шум;
  • поддержка USB;
  • диапазон рабочих температур от минус 10 до плюс 40 оС;
  • возможно низкотемпературное исполнение прибора (от - 30°С).

Основные технические характеристики вихретокового дефектоскопа ВД3-71 НК-IVУ

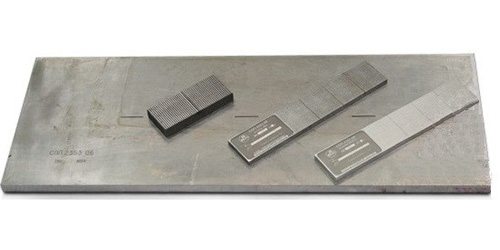

Порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» в мере 2353.08 при работе с вихретоковыми преобразователем типа ПН-09-МДФ01 глубина – 0,1 мм, ширина – 0,1 мм
Дефектоскоп обеспечивает возможность установки оператором пороговой глубины контролируемых дефектов в диапазоне от 0,2 до 3,0 мм с допускаемым отклонением ± 0,1 мм
Диапазон установки рабочих частот от 500 Гц до 6 МГц
Установка максимальной частоты выборки / дискретизации 3000 Гц
Установка диапазона регулирования напряжения сигнала возбуждения ВТП (удвоенная амплитуда) 0,5; 1; 2; 4; 8 В
Диапазон установки коэффициента усиления от 0 до 40 дБ с шагом  1,0; 10,0 дБ
При отображении сигнала в комплексной плоскости возможны следующие варианты

- центр комплексной плоскости находится по центру зоны отображения;
- центр комплексной плоскости находится в левом верхнем углу;
- центр комплексной плоскости находится в правом верхнем углу;
- центр комплексной плоскости находится в левом нижнем углу;
- центр комплексной плоскости находится в правом нижнем углу

Вращение фазы от 0 до 360° с шагом 0,1; 1,0; 10,0°
Фильтр - нижних частот НЧ;- верхних частот ВЧ;- полосовой фильтр;- дифференцирующий;- усредняющий.
Алгоритмы для смеси двух частот (каналов) - суммирование; - вычитание;- суммирование с инверсией по горизонтали;- суммирование с инверсией по вертикали;- произведение
Режимы отображения сигнала комплексная плоскость – X(y);
временная развертка – X(t), Y(t);
круговая развертка – X(y)+А.
Типы пороговых уровней - круг; - порог; - сектор; - отсечка
Многочастотная работа 2 – частотное мультиплексирование;
независимое регулирование обеих частот;
смешивание сигналов для подавления нежелательных эффектов.
Время установления рабочего режима дефектоскопа не более одной минуты
Время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей не менее 7 часов
Электрическое питание дефектоскопа от аккумуляторной батареи с напряжением 12 В

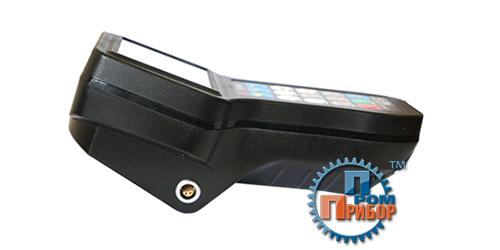

Габаритные размеры дефектоскопа не более (188 х107х 78) мм
Подключаемые ВТП - дифференциальный ВТП;
- дифференциальный ВТП, включенный по схеме моста;
- дифференциальный ВТП, трансформаторного типа, с заземленной средней точкой;
- дифференциальный ВТП, трансформаторного типа;- абсолютный (параметрический) ВТП;
- абсолютный ВТП трансформаторного типа
Диапазона рабочих температур окружающего воздуха от минус 10 до плюс 40 оС
Защита от воздействия окружающей среды IP64 по ГОСТ 14254
Дисплей цветной TFT
Размер экрана 70 х 50 мм
Масса дефектоскопа с аккумуляторной батареей (без комплекта ВТП, кабелей и футляра) не более 0,8 кг

Программные функции дефектоскопа ВД3-71 НК-IVУ

Возможности и сервисные функции прибора:

  • возможность выявления дефектов глубиной – от 0,1 мм и раскрытием – от 0,002 мм;
  • цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);

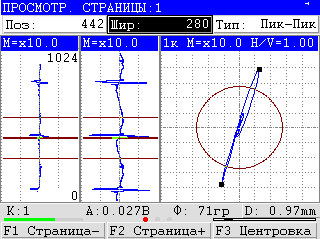

  • отображение вихретокового сигнала: а) комплексная плоскость – позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей двух каналов, может применяеться для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 5-ти алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали, суммирование с инверсией по вертикали и произведение).
отображение вихретокового сигнала
а)
отображение вихретокового сигнала
б)
  • два режима работы прибора: день – применяется при работе в слабоосвещенных местах с недостаточной видимостью; ночь – применяется при работе в местах с ярким освещением, для увеличения контрастности дисплея;
  • время установления рабочего режима дефектоскопа – не более одной минуты;
  • функция автоочистки экрана (регулируемое время очистки экрана через 0,1 с; 0,5 с; 1 с; 2 с; 3 с; 4 с);
  • встроенные часы и календарь;
  • подсветка экрана и регулировка яркости экрана;
  • контроль перегрузки входного тракта;
  • контроль степени разряда аккумулятора;
  • возможность подключения и работы с ВТП следующего типа:
    • дифференциальный ВТП;
    • дифференциальный ВТП, включенный по схеме моста;
    • дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой;
    • дифференциальный ВТП, трансформаторного типа;
    • абсолютный (параметрический) ВТП;
    • абсолютный ВТП трансформаторного типа
  • дружественный мультиязычный интерфейс;
  • время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей – не менее 7 часов;
  • полный средний срок службы не менее 10 лет;
  • электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В и номинальной емкостью 2500 мА*час;
  • габаритные размеры дефектоскопа не более 188 мм x 107 мм x 78 мм.

Программа просмотра результатов контроля «VD371»

Программное обеспечение

Функциональные возможностиДефектоскоп в комплекте с программным обеспечением «VD371» обеспечивает режим связи с персональным компьютером для ввода в ПК информации из памяти дефектоскопа (результатов контроля, рабочих настроек) и возможности распечатки этой информации на принтере с созданием отчета.

Основными преимуществами использования программы являются:

  • интуитивно понятный интерфейс;
  • удобный просмотр результатов контроля для каждой из частот (Частота №1, Частота №2 и Смесь);
  • возможность создания и хранения электронных отчетов;
  • выдача данных по обнаруженному дефекту, а именно:
    • Функциональные возможностикоордината расположения дефекта на дефектограмме;
    • амплитуда и фаза сигнала;
    • глубина дефекта.

Сформированный электронный отчет содержит все основные данные о проведенном контроле, а именно:

  • информацию об организации, подразделении НК и дефектоскописте, проводившем контроль;
  • наименование объекта контроля;
  • все параметры настройки дефектоскопа на момент проведения контроля;
  • параметры сигнала от дефекта (амплитуда, фаза, глубина дефекта);
  • сигнал от дефекта в комплексной плоскости и на ленточных диаграммах;
  • дата проведения контроля.

Возможно создание других форм отчетов по согласованию с Заказчиком.

Применение дефектоскопа, контролируемые детали и узлы

«Вагонная версия»

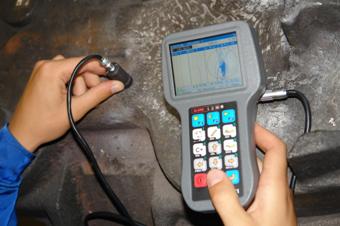

Вагонная версия дефектоскопа

«Локомотивная версия»

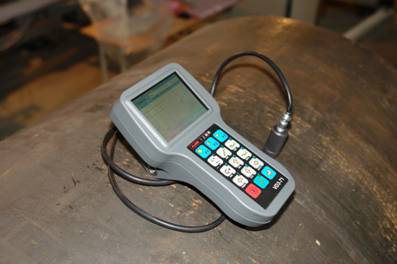

Локомотивная версия дефектоскопа

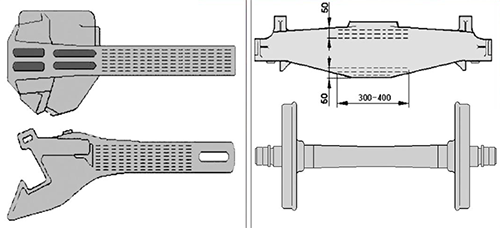

Детали колесной пары
  • цельнокатанное колесо
  • буксовый узел
Детали колесной пары
  • боковые поверхности бандажа
  • гребень бандажа
  • дисковый колесный центр
  • спицевой колесный центр
  • коробчатый колесный центр
  • цельнокатанное колесо
Тележки грузовых вагонов
  • боковая рама
  • надрессорная балка
  • соеденительная балка тележки 18-101
  • шкворень
  • подвеска тормозного башмака
  • тормозная тяга
Детали экипажной части электоровозов
  • экипажная часть электровозов серии ВЛ
Тележки рефрижераторных вагонов
  • надрессорная балка ЦМВ, КВЗ-И2
  • опорная балка
  • люлечная подвеска
  • тяги подвески ЦМВ, КВЗ-И2
  • шкворень
  • наконечник элиптической рессоры
  • хомут элимптической рессоры
Электровоз ЧС-2, ЧС-3
  • подвеска тягового редуктора
  • поводок шестерни редукторная тягапривода
  • цапфа крестовины карданной пер.
  • синхронизирующая тяга токоприемника
  • шкворень межтележечных соединений
  • балансир рессорного подвешивания
  • люлечная подвеска второго ресора
  • шток гидравлического гасителя колебаний
  • серьга кузовной рессоры
Тележки пасажирских вагонов
  • надрессорная балка КВЗ-ЦНИИ
  • надрессорная балка КВЗ-5
  • серьга центрального подвешивания
  • тяги подвески КВЗ-ЦНИИ-I (II)
  • тяги подводка
  • шкворень
  • тяга тормозного башмака

Детали экипажной части тепловозов тепловоз 2ТЭ10, 2ТЭ116
  • подвеска тормозного башмака
  • подвеска тормозной тяги
  • средний рычаг тормозной подвески
  • крайний рычаг тормозной подвески
  • ролик опоры возвращающего устройства
тепловоз ЧМЭ 3
  • подвеска тормозного башмак
  • продольная тяга
  • подвеска тормозного кронштейна
тепловоз ТЭМ 2
Компрессор автотормозного устройства
  • шатун
  • головка шатуна
  • шейка головки шатуна
  Автосцепное устройство
  • корпус автосцепки
  • тяговый хомут
  • корпус хомут аппарата Ш-6-ТО-4
  • клин тягового хомута
  • маятниковая подвеска

Детали дизеля
  • шатун
  • гильза цилиндра
  • головка поршня
  • выпускной и впускной клапан
Автосцепное устройство
  • корпус автосцепки
  • тяговый хомут
  • клин тягового хомута
  • валик тягового хомута
