Беспроводная система контроля сварных швов ДВМ 2.2 М

Запросить стоимость

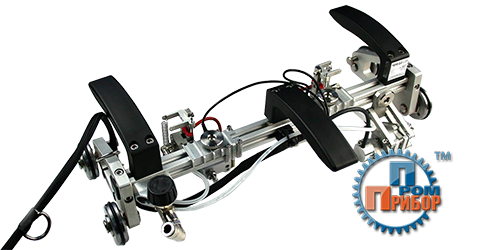

ДВМ 2.2М ультразвуковой контроль сварных швов

Дифракционно-временной метод TOFD используется для широкого ряда решений в области неразрушающего контроля, его основное предназначение – быстрый и точный контроль сварных швов. Система ДВМ 2.2М представляет высокотехнологичное и доступное по цене решение для контроля дифракционно-временным методом TOFD.

За последние годы (TOFD) метод широко используется для быстрого и надежного ультразвукового контроля (УЗК) сварных соединений. Дифракционно-временной метод является достаточно точным и в некоторых случаях способен полностью заменить использование рентгенографического метода.

ДВМ 2.2М выполняет механизированный (УЗК) сварных соединений дифракционно-временным методом (TOFD). Объекты контроля:

  • детали плоской формы;
  • трубы среднего и большого диаметра-от 300 мм до 1420 мм - зависит от типа сканера;
  • сферические и цилиндрические резервуары для нефти и газа-диаметром от 10 м.

Толщина стенки объекта контроля : от 6 мм до 300 мм. Тип разделки швов: с односторонней V-образной, U-образной, J-образной, X-образной и т.д.



Функциональные возможности:

Просмотр меню настроек беспроводной системой контроля сварных швов ДВМ 2.2 М на планшете
  • Точный и высоко производительный контроль сварных соединений.
  • Беспроводная работа. Обмен данными по Wi-Fi каналу .
  • Ультразвуковой блок сканера может работать с любым типом компьютера с ОС Windows: ноутбук, настольный компьютер, планшет и т.д. Интерфейс ПО позволяет работать с сенсорными экранами.
  • Быстрая настройка под другие типоразмеры объекта контроля благодаря встроенной библиотеке: геометрии, материалов, сканеров, преобразователей и т. д.
  • Автоматическая система подачи контактной жидкости.
  • Зашита электронного блока от механических повреждений.

Преимущества системы контроля TOFD :

  • Обнаруживает дефекты независимо от их ориентации, в отличие от эхо-импульсного метода
  • В отличие от рентгенографического метода система (TOFD) может обнаружить дефекты ориентированны перпендикулярно контролируемой поверхности
  • Высокая степень повторяимости результатов контроля
  • Точное определение размеров дефекта
  • Большая скорость сканирования сварного шва. Отображение результатов контроля одним участком
  • Онлайн отображение результатов контроля и записи в цифровом формате с графическими изображениями

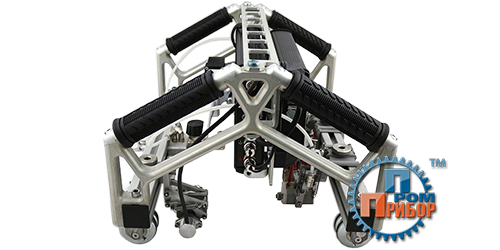

Система ДВМ 2.2М это компактное и надежное оборудование которое гарантирует стабильные результаты контроля. Такое оборудование НК наиболее часто используется для контроля труб. Магнитные колеса и система позиционирования преобразователей сканера обеспечевают стабильное положение датчиков на поверхности объекта контроля, это позволяет достичь высокой выявлямости дефектов. Сканер легко перемещать в процесе контроля и он достаточно надежно работает в любом пространственном положении. Система автоматически осуществляет контроль работы модуля Ethernet, сети Wi-Fi и состояния аккумуляторной батареи. Все оборудование имеет степень защиты IP65. Конструкция сканера гарантирует, что при падении вниз основное воздействие придут на внешний каркас сканера, при этом защищая от механических повреждений электронный блок. Заряд аккумуляторной батареи обеспечивает 8 часов непрерывной работы. При необходимости его можно быстро заменить.

ДВМ 2.2М программное обеспечение

Программное обеспечение TOFD системы состоит из последовательности вкладок меню. Структура интерфейса ПО создана интуитивно понятной для пользователя при этом обеспечивает трудоемкость решения определенных задач с сохранением производительности. Программное обеспечение имете функцию сенсорного интерфейса, поэтому может использоваться на различных типах электронных устройств – планшет, ноутбук, компьютер и т. д. Процесс настройки в программе контроля значительно облегчен за счет широкого использования элементов установки библиотек – геометрии, материалов, сканеров, преобразователей и т. д. Настройки под разные типоразмеры объектов контроля можно сохранять в библиотеку и после этого загружать при необходимости.



Основные пункты меню:






«Объект»:

  • выбор/ввод геометрических размеров объекта контроля;
  • выбор/ввод материала объекта контроля;
  • выбор/ввод типа сварного соединения (шва).
Меню «Объект» беспроводной системы контроля сварных швов ДВМ 2.2 М



Меню «Сканер» беспроводной системы контроля сварных швов ДВМ 2.2 М


«Сканер»:

  • выбор сканера;
  • выбор типа сканера: ручной, с механическим приводом;
  • ввод данных положения преобразователей относительно исходной точки системы координат;
  • выбор количества используемых пар преобразователей (TOFD) (от 1 до 4 шт.);
  • калибровка преобразователей (TOFD).





«TOFD параметры»:

  • выбор типа преобразователей (TOFD) и их параметров;
  • ввод расстояния между преобразователями и расстояния до сварного соединения;
  • расчет зоны контроля с графическим отображением:
    • Пространственное разрешение (R);
    • Мертвая зона (D);
    • Донная мертвая зона (D);
    • Кривая Locus;
    • Расположение луча.
Меню «TOFD параметры» беспроводной системы контроля сварных швов ДВМ 2.2 М


Меню «TOFD калибровка» беспроводной системы контроля сварных швов ДВМ 2.2 М


«TOFD Калибровка»

  • настройка основных параметров УЗК;
  • калибровка TOFD;
  • калибровка на дефектах настроечного образца;
  • сохранение результатов калибровки.





«Результаты контроля»:

  • A-Scan, TOFD-Scan просмотр результатов контроля ;
  • проведение контроля и сбор данных;
  • отображение текущего положения сканера и скорости контроля;
  • синхронизация данных;
  • потеря акустического контакта;
  • сохранение результатов контроля.
Меню «Результаты контроля» беспроводной системы контроля сварных швов ДВМ 2.2 М


Меню «Анализ данных» беспроводной системы контроля сварных швов ДВМ 2.2 М


«Анализ данных»

  • обзор и анализ сохраненных данных в виде А-Scans TOFD-Scans;
  • быстрый и подробный анализ результатов контроля по двум стробам (тип: нормальные, гиперболический, ручной гиперболический);
  • для всех индикаций можно измерять параметры:
    • положение в объекте контроля (X и Y-координаты);
    • длина (ΔX);
    • глубина и высота (Z, ΔZ);
    • тип: “объемный”, ˝с выходом на поверхность˝, ˝нижний с выходом на поверхность˝ или ˝внутренний˝;
  • создание отчета с результатами контроля виде таблицы.




«Отчет»:

  • Сортировка результатов контроля в базе данных (БД);
  • параметры печати TOFD Skan ;
  • Предварительный просмотр отчетов;
  • Печать отчета.
Меню «Отчет» беспроводной системы контроля сварных швов ДВМ 2.2 М


ДВМ 2.2М ультразвуковые преобразователи

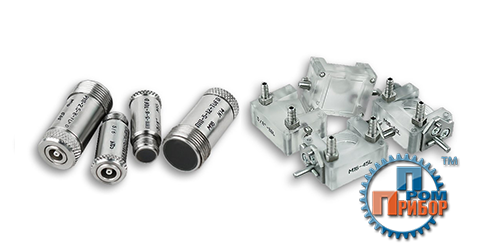

Ультразвуковые преобразователи с призмами TOFD к беспроводной системе контроля сварных швов ДВМ 2.2 М

  1. Излучатель;
  2. Приемник;
  3. Призмы;
  4. Трещина.
  1. Головная волна;
  2. Донный сигнал;
  3. Сигнал от верхней части дефекта;
  4. Сигнал от нижней кромки.



Типы преобразователей TOFD:

Условное обозначение Частота, МГц Диаметр. Толщина ОК
мм дюйм мм дюйм
П111-10-3-TOFD 3/8" 10 3 .125 10-15 .390-.600
П111-10-6-TOFD 3/8" 10 6 .250 15-35 .600-1.4
П111-5-6-TOFD 3/8" 5 6 .250 15-50 1.4-2.0
П111-5-12-TOFD M16 5 12 .500 50-100 2.0-4.0
П111-3-12-TOFD M16 3 12 .500 100-200 4.0-8.0
П111-2.5-12-TOFD M16 2.5 12 .500 200-300 8.0-6.0
П111-2.25-12-TOFD M16 2.25 12 .500 200-300 8.0-6.0
П111-3-8-TOFD M16 3.0 8 .325 100-200 4.0-8.0
П111-2.5-8-TOFD M16 2.5 8 .325 100-200 4.0-8.0
П111-2.25-8-TOFD M16 2.25 8 .325 100-200 4.0-8.0

Ультразвуковые преобразователи TOFD к беспроводной системе контроля сварных швов ДВМ 2.2 М

Призмы TOFD к беспроводной системеконтроля сварных швов ДВМ 2.2 М


Типы призм TOFD:

Условное обозначение Угол преломления, град
45 L-3/8"-TOFD 45
50 L-3/8"-TOFD 50
60 L-3/8"-TOFD 60
* 70 L-3/8"-TOFD 70
45 L-M16-TOFD 45
50 L-M16-TOFD 50
60 L-M16-TOFD 60
70 L-M16-TOFD 70








Технические параметры

Разъемы блока
Генератора и приемника 2 × BNC
Датчик пути
разем питания
RS485
LAN
вход синхронизации
триггерный выход
Генератор импульсов
Типы Прямоугольный
Напряжение (прямоугольный имп.) 50 В, 100 В, 150 В, 200 В, 250 В, 300 В, 400 В
Энергия (прямоугольного имп) 20 нс до 1000 нс wс шагом 10 нс & Auto modes
ЧЗИ от 15 до 2000 Гц
Приемник
Диапазон До 100 мкс
Задержка До 100 мкс
Усиление 0 до 110 дБ, с шагом 0.1 дБ
Максимальный входной сигнал 20 В p-p
пропускная способность 0.2 МГц - 27 МГц
Фильтр 1 МГц, 2-3 МГц, 4-5 МГц, 10 МГц, 15 МГц, широкополосный
Детектирование РЧ
Усреднение 2x / 4x / 8x / 16x / 32x

Основной комплект поставки:

  • раздел в разработке
