Дефектоскоп магнитопорошковый УНм-1

Назначение магнитопорошкового дефектоскопа УНм-1

Дефектоскоп УНм-1 предназначен для намагничивания локальных участков крупногабаритных изделий из ферромагнитных материалов путем создания приложенного постоянного или переменного магнитного поля, в процессе проведения неразрушающего контроля магнитопорошковым методом.
Дефектоскоп обеспечивают высокую выявляемость поверхностных и подповерхностных несплошностей, трещин всех видов и ориентаций, волосовин и т.д.
Дефектоскоп имеет режим размагничивания контролируемых деталей.

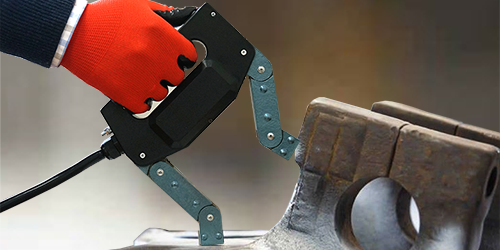

Магнитопорошковый дефектоскоп Унм-1Дефектоскоп может применяться для контроля качества деталей и составных частей вагонов при их изготовлении и ремонте.
Дефектоскоп сохраняет работоспособность при температуре окружающего воздуха от минус 10 до плюс 40 0С, относительной влажности воздуха до 98 % и атмосферном давлении от 84,0 до 106,7 кПа.
Тип дефектоскопа – переносной, по степени участия оператора в процессе контроля – ручной. Внесен в реестр РЖД (МТ 053.2017).

Преимущества дефектоскопа:

  • легкий переносной дефектоскоп с электромагнитом и регулируемыми полюсами;
  • способен выявлять дефекты в ферромагнитных деталях, относительная магнитная проницаемость которых не менее 40;
  • намагничивание производится постоянным или переменным магнитным полем;
  • Магнитопорошковый дефектоскоп Унм-1дефектоскоп позволяет производить размагничивание деталей после проведения контроля.

Возможности дефектоскопа

Постоянное магнитное поле наиболее удобно для выявления подповерхностных дефектов (на глубине до 2..3 мм). Переменное магнитное поле применяется для обнаружения наиболее мелких поверхностных дефектов. При правильном намагничивании это устройство обеспечивает выявление дефектов с раскрытием от 2,5 мкм и протяженностью более 0,5 мм.

Дефектоскоп может применяются при контроле в полевых условиях, при проведении высотных монтажных работ, при обследовании аппаратуры высокого давления, внутренних поверхностей сосудов и емкостей, сварных соединений, трубопроводов и других металлических конструкций.

Основные технические характеристики дефектоскопа УНм-1

Расстояние между полюсами дефектоскопа от 0 до 270мм
Рабочее напряжение 220В
Габаритные размеры 175 х 170 х 55 мм
Масса дефектоскопа не более 5 кг
Напряженность переменного магнитного поля на участке контролируемой поверхности при номинальном расстоянии между полюсами 165 мм не менее 2 кА/м
Подъемная сила дефектоскопа в режиме работы "постоянное поле" не менее 5,5 кгс

Комплект поставки

Комплект поставки по запросу. Комплект поставки дефектоскопа по согласованию с Заказчиком может иметь различное вспомогательное оборудование и материалы для работы в различных отраслях промышленности.
