Комплект вихретокового дефектоскопа ВД4-91 для контроля сварных соединений

Запросить стоимость Брошюра

Комплект вихретокового оборудования для неразрушающего контроля сварных соединений предназначен для обнаружения поверхностных трещин в сварном шве и зоне термического влияния, а также оценки толщины лакокрасочного покрытия перед проведением контроля.

Оборудование может быть применено для дефектоскопии сварных соединений:

  • Сооружения из стальных конструкций;
  • Мостовых конструкций;
  • Нефтегазовых морских платформ;
  • Продуктопроводов различного назначения под лакокрасочным или изоляционным покрытием и т.д.

ПРЕИМУЩЕСТВА ДЕФЕКТОСКОПА

  • Соответствует требованиям стандарта EN 13860-1;
  • Позволяет выполнять контроль в соответствии с требованиями BS EN 1711, ISO 17643.
  • возможность условной оценки глубины дефекта;
  • возможность передачи данных на/с ПК;
  • световая и звуковая сигнализация дефекта;
  • Cохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
  • быстросъёмная аккумуляторная батарея;
  • время непрерывной работы от аккумуляторной батареи – не менее 7 часов;
  • простота в работе благодаря интуитивно-понятному интерфейсу;
  • малые массогабаритные показатели.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ДЕФЕКТОСКОПА

  • цветной высококонтрастный TFT дисплей;
  • система АСД: 4 трехцветных светодиода, звуковая сигнализация;
  • возможность оценки толщины лакокрасочных покрытий;
  • упрощенная процедура калибровки прибора на стандартных образцах;
  • возможность быстрого измерения отношения сигнал/шум;
  • возможность работы с ВТП различных производителей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СЕРВИСНЫЕ ФУНКЦИИ ПРИБОРА

  • Возможность выявления дефектов глубиной – от 0,05 мм и раскрытием – от 0,002 мм;
  • диапазон установки рабочих частот составляет – от 10 Гц до 16 МГц;
  • напряжения выхода генератора (удвоенная амплитуда) – от 0,5 В до 6 В;
  • диапазон регулируемого коэффициента усиления – 70 дБ;
  • изменение фазы сигнала (диапазон вращения сигнала от 0° до 360° с шагом 0,1˚, 1°, 10°);
  • частота измерения – до 11 кГц;
  • цифровая фильтрация сигнала (4 вида фильтров: нижних частот, верхних частот, полосовой, усредняющий);
  • отображение вихретокового сигнала: а) комплексная плоскость – позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей двух каналов, может применяется для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 4-х алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали и суммирование с инверсией по вертикали).
  • возможность перемещения центра комплексной плоскости в любую видимую часть экрана;
  • два режима работы прибора: день – применяется при работе в слабоосвещенных местах с недостаточной освещённостью; ночь – применяется при работе в местах с ярким освещением, для увеличения читаемости дисплея;

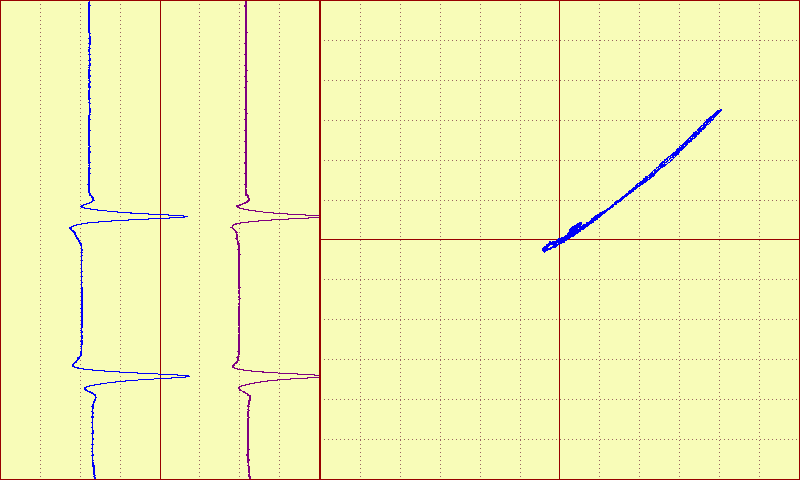

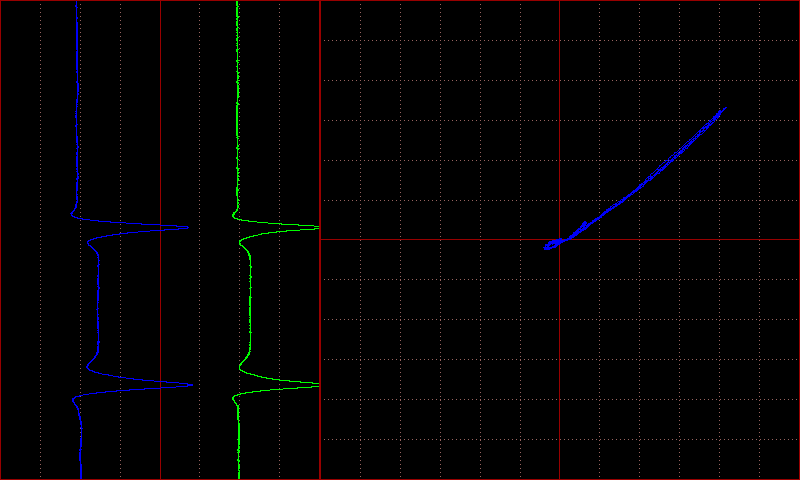

а) Режим «День» б) Режим «Ночь»
различные типы отображения информации на экране дефектоскопа:

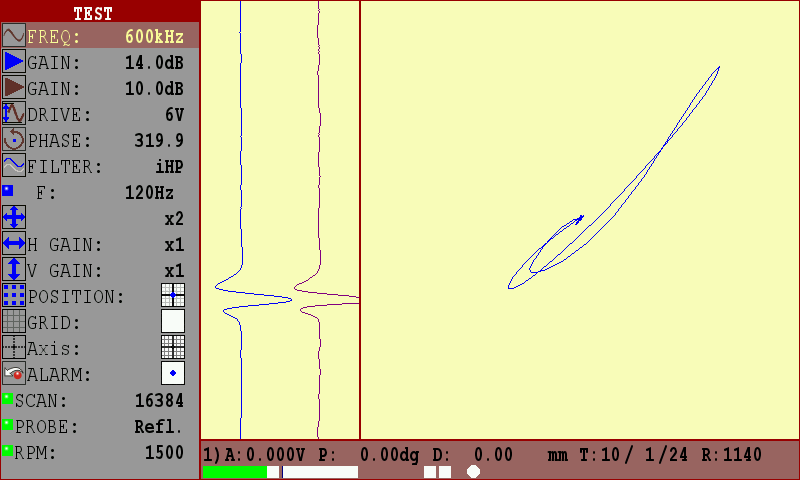

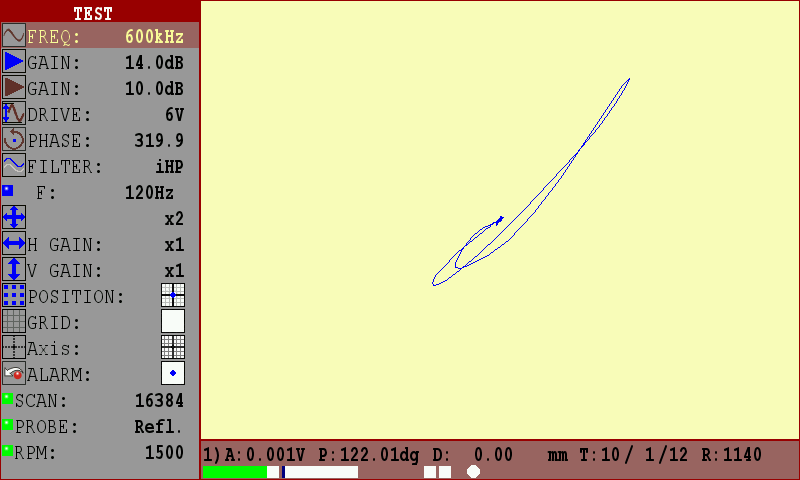

а) Меню+XY+A(t) б) Меню+XY

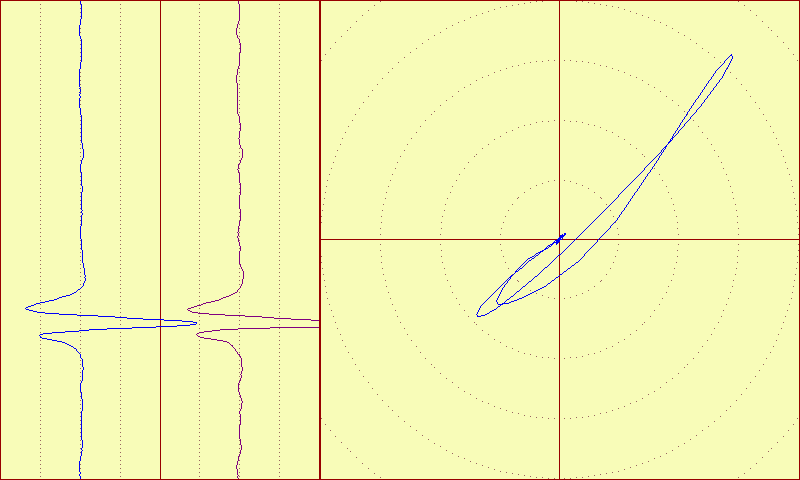

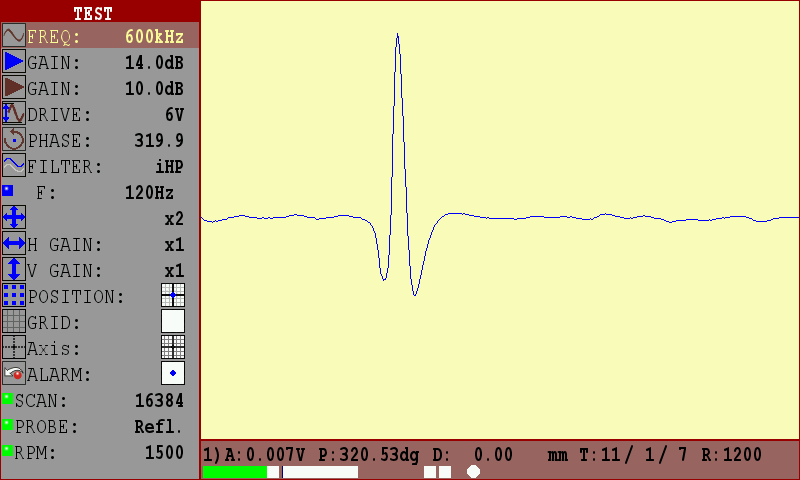

в) Меню+A(t) г) XY+A(t)

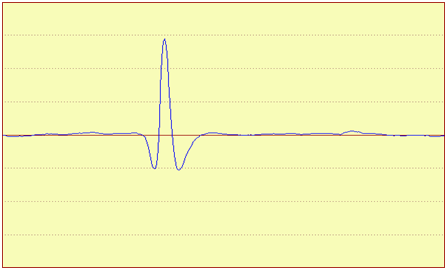

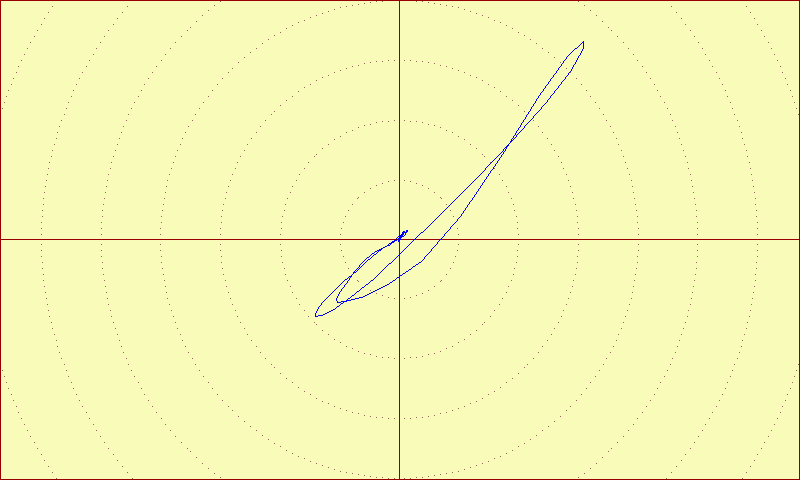

д) XY е) A(t)
  • время установления рабочего режима дефектоскопа – не более одной минуты;
  • функция автоочистки экрана (регулируемое время очистки экрана через 0,1 с; 0,5 с; 1 с; 2 с; 3 с; 4 с);
  • встроенные часы и календарь;
  • подсветка экрана и регулировка яркости экрана;
  • контроль перегрузки входного тракта;
  • контроль степени разряда аккумулятора;
  • возможность подключения и работы с ВТП следующего типа:
    • Reflection;
    • Bridge;
    • Single coil.
  • возможность подключения сканера вихретокового ротационного, для контроля отверстий и специализированных сканеров;
  • дружественный мультиязычный интерфейс;
  • время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей – не менее 7 часов;
  • полный средний срок службы не менее 10 лет;
  • электрическое питание дефектоскопа осуществляется от встроенной Li-Ion аккумуляторной батареи номинальным напряжением 12 В и номинальной емкостью 4500 мА час;
  • рабочий диапазон температур – от -20 ˚С до +50 ˚С;
  • масса дефектоскопа с аккумуляторной батареей - не более 0,9 кг;
  • габаритные размеры дефектоскопа не более 230  135  98 мм.

Основные технические характеристики вихретокового дефектоскопа ВД4-91

Порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» в мере 2353.08 при работе с вихретоковым преобразователем SS1.5M05DA0 глубина – 0,1 мм, ширина – 0,1 мм
Пределы допустимого отклонения установки пороговой глубины дефектов (в интервале значений глубины от 0,5 до 3,0 мм) ± 0,2 мм
Диапазон установки рабочих частот от 10 Гц до 10Мгц
Установка максимальной частоты выборки / дискретизации 10 кГц / 10000 выборок в секунду
Установка диапазона регулирования напряжения сигнала возбуждения ВТП (удвоенная амплитуда) 0,5; 1,0; 2,0; 4,0; 6,0; В
Диапазон установки коэффициента предусиления от минус 6 до 40 дБ с шагом 0,1; 1,0; 10,0 дБ
Диапазон установки коэффициента усиления от 0 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ
Регулирование усиления по горизонтали от минус 30 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ
Регулирование усиления по вертикали от минус 30 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ
Фильтр - нижних частот НЧ;- верхних частот ВЧ;- полосовой фильтр;- дифференцирующий;- усредняющий.
Подключаемые ВТП

- дифференциальный ВТП;
- дифференциальный ВТП, включенный по схеме моста;
- дифференциальный ВТП, трансформаторного типа, с заземленной средней точкой;
- дифференциальный ВТП, трансформаторного типа;- абсолютный (параметрический) ВТП;
- абсолютный ВТП трансформаторного типа;
- сканера вихретокового ротационного и ручного датчика пути (ДП).

Цифровой масштаб Общий: от 1/16 до 16, с шагом 6 дБ По горизонтали: от 1/8 до 8, с шагом 6 дБ По вертикали: от 1/8 до 8, с шагом 6 дБ
Вращение фазы от 0 до 360, град.
Разъем для подключения ВТП Lemo ERA.00.250CLL (параметрический ВТП); Lemo EGG.2B.312CLL (для подключения ВТП и вихретокового ротационного сканера)
Дисплей Цветной TFT
Разрешение экрана 800х480, точек
Режимы отображения сигнала Комплексная плоскость – X(y); Временная развертка – X(t), Y(t).
Типы пороговых уровней Круг, Порог, Сектор, Отсечка
Аккумуляторная батарея 12В
Время работы от батареи не менее 8 час.
Температурное применение прибора от -20 до +40 °С
Защита от воздействия окружающей среды IP 64
Габаритные размеры 230х135х98, мм
Масса с аккумуляторной батареей не более 0,9 кг.

Вихретоковые преобразователи для контроля сварных швов

  1. Для обеспечения оптимальной производительности, а также удобства контроля вихретоковые преобразователи (ВТП) выпускаются как разных форм-факторов, так и с разными размерами чувствительного элемента, что в свою очередь отражается на габаритном размере.
    1. Исходя из параметра сварного шва (его ширины и высоты), а также его расположения и доступности пользователь выбирает диаметр рабочей части ВТП и его конфигурацию (Straight или L-shape).

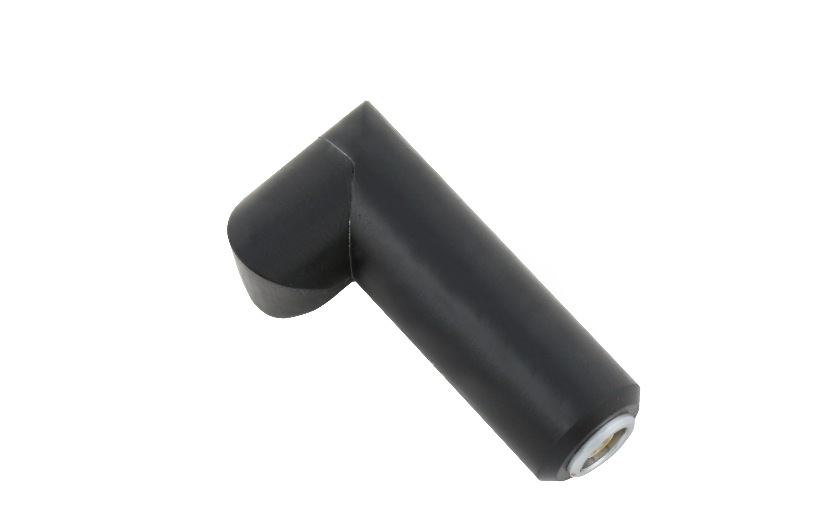

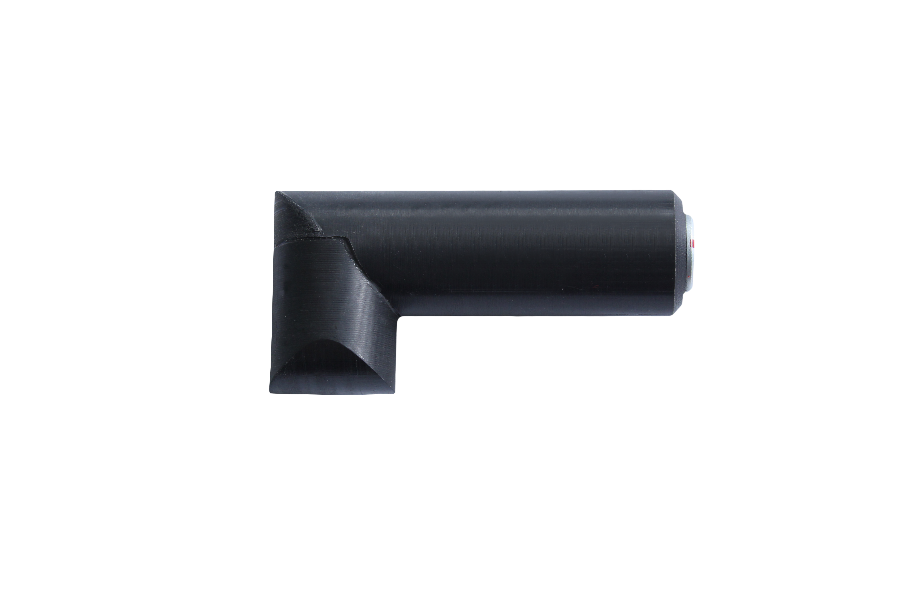

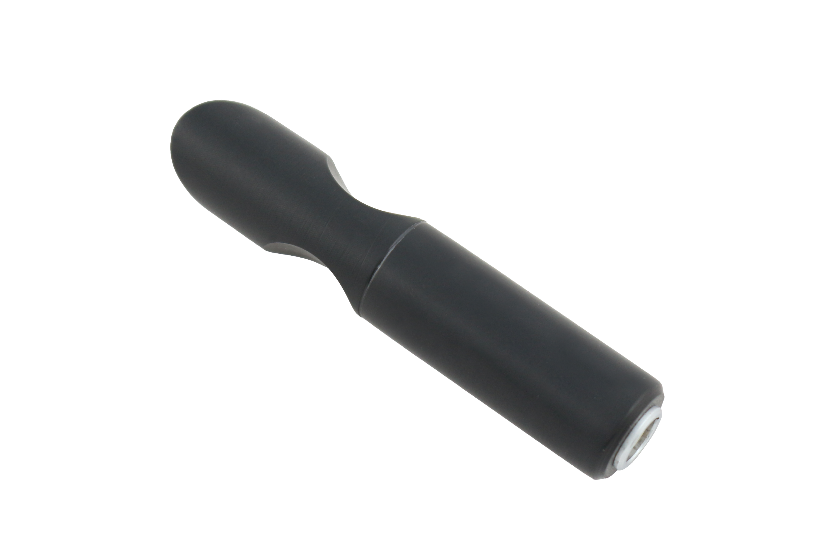

    Straight 90° Inline 90° Transverse
    1. Отличительной особенностью ВТП для контроля сварных швов является широкая полоса рабочих частот – от 100 кГц до 1 МГц, что в свою очередь позволяет выполнять контроль как ферромагнитных и нержавеющих сталей, так и алюминиевых сплавов.
      1. Частоты для контроля ферромагнитных сталей – 100 кГц;
      2. Частоты для контроля нержавеющих сталей и алюминиевых сплавов – 100 кГц-1 МГц.

    Вихретоковый преобразователь для оценки толщины лакокрасочного покрытия (ЛКП)

    В случае, если объект контроля имеет лакокрасочное покрытие, то перед началом контроля на наличие дефектов, необходимо выполнить оценку толщины ЛКП. Для этого на образце с элементами зазора RS 2353/1-3N-Fe выполняется настройка ВТП типа SU100K05D-85S.

    Анализируя величину сигнала, снятую на образце с разными толщинами зазоров и сигналы с объекта контроля, оценивают толщину ЛКП.

    После оценки толщины ЛКП, настройку ВТП для контроля сварного шва и околошовной зоны выполняют через эквивалентный зазор.

    Контроль сварных соединений в стальных конструкциях и сооружениях

    Проведение ВТ контроля через слой лакокрасочного покрытия толщиной до 2 мм.

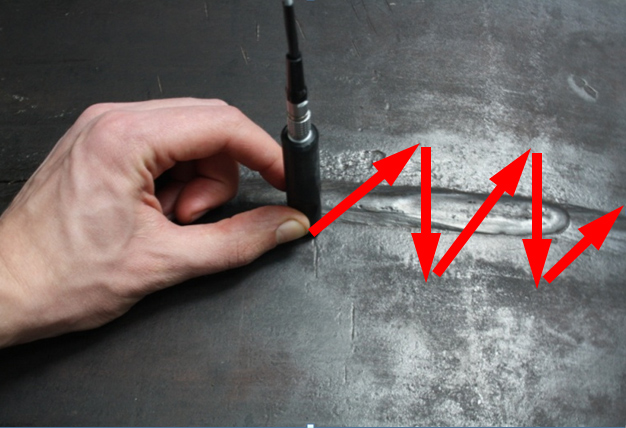

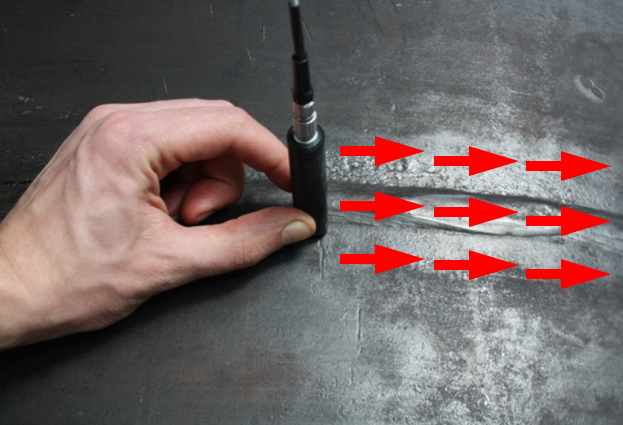

    Пример зигзагообразного сканирования сварного шва и зоны термического влияния Пример прямолинейного сканирования сварного шва и зоны термического влияния

Комплект поставки вихретокового дефектоскопа ВД4-91 “Сварка”



Наименование

Количество, ед.

Блок електронный  ВД4-91  (разъем Lemo 12)

1ед.

Вихретоковый преобразователь WLD100K3x.2DA0 (диапазон частот 0,1-1 Мгц; диаметр 5.1мм ; Bridge тип)

1 ед.

Вихретоковый преобразователь WLD100K3x.35DA0 (диапазон частот 0,1-1 Мгц; диаметр 8.9мм ; Bridge тип)

1 ед.

Вихретоковый преобразователь WLD100K3x.63DA0 (диапазон частот 0,1-0.6 Мгц; диаметр 16мм ; Bridge тип)

1 ед.

Кабель соединительный  Lemo 12 – Lemo 04  (электронный блок/ВТП Bridge), 1800 мм.

1 ед.

Вихретоковый преобразователь SU100K05D-85S (диапазон частот 35-250 Kгц; диаметр 5.1мм ; параметрический)

1 ед.

Кабель соединительный Lemo00-BNC (электронный блок/ВТП параметрический), 1800 мм

1 ед.

Мера моделей дефектов  RS 2353/1-3N-Fe (углеродистая сталь, глубина дефектов : 0,5 мм ,1 мм, 2мм; пластины 4х0,5 мм)

1 ед

Мера моделей дефектов  RS 2353/1-2N-FE/WLD (углеродистая сталь, глубина дефекта 1 мм, длина дефекта 6,35мм)

Поставляется дополнительно по требованию заказчика за отдельную плату.

Автоматическое зарядное устройство

1 ед.

Наручный ремень

1 ед.

ПО для работы с ПК  ВД4-91

Отсылается по электронной почте

Документация



Руководство по эксплуатации ВД4-91 (разъем Lemo 12)

1 екз.

Руководство для быстрого начала работы ВД4-91 (разъем Lemo 12)

1 екз.

Руководство по эксплуатации  зарядного устройства

1 екз.

Паспорт на  ВТП

4 екз.

Паспорт  на настроечный образец  RS 2353/1-3N-Fe

1 екз.

Паспорт  на настроечный образец RS 2353/1-2N-FE/WLD

1 екз.

Калибровочный сертификат ВД4-91 (разъем Lemo 12)

1 екз.
