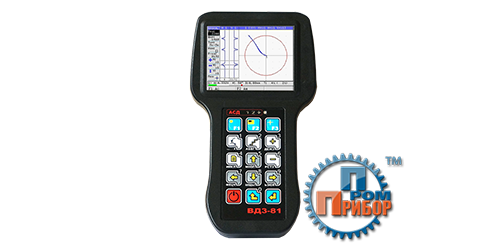

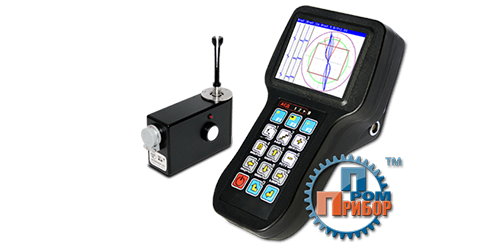

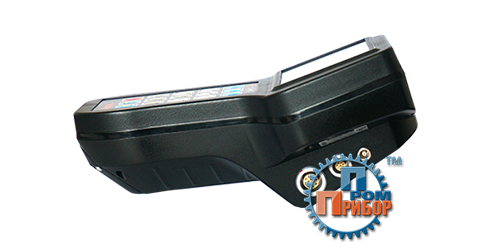

Дефектоскоп вихретоковый портативный ВД 3-81

Запросить стоимость

Назначение ВД3-81

Дефектоскоп вихретоковый ВД3-81 относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов (трещины, закаты, раковины, волосовины и др.) типа нарушения сплошности материала.

Применяется в следующих отраслях промышленности:

  • Программное обеспечение портативного вихретокового дефектоскопа ВД3-81АВИАЦИОННАЯ
    контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции, различного рода отверстия и т.д. ).
  • НЕФТЕГАЗОВАЯ
    контроль трубопроводов, лопаток турбин ГРС, сосудов работающих под давлением и т.д.
  • ХИМИЧЕСКАЯ
    контроль трубопроводов, промышленных резервуаров и т.д.
  • ЭНЕРГЕТИЧЕСКАЯ
    контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.
    контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, и т.д.

Преимущества дефектоскопа

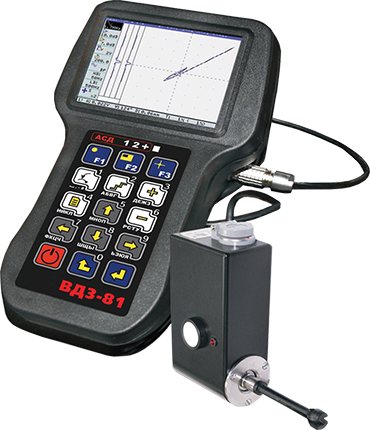

  • Портативный вихретоковый дефектоскоп ВД3-81 с подключенным ротационным сканером.Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
  • сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
  • специализированное программное обеспечение;
  • режим двусторонней связи с ПК через USB порт;
  • возможность условной оценки глубины дефекта;
  • световая и звуковая сигнализация дефекта;
  • простота в работе благодаря интуитивно понятному интерфейсу;
  • легкосъёмная аккумуляторная батарея;
  • малые массогабаритные показатели.
  • комплектуется защитным чехлом;
  • прибор соответствует европейскому стандарту 61326:2005(First edition).

Отличительные особенности дефектоскопа

  • Вихретоковые преобразователи и ротационный сканерцветной высококонтрастный TFT дисплей;
  • система АСД: 4 трехцветных светодиода, звуковая сигнализация;
  • возможность работы в двухчастотном режиме;
  • упрощенная процедура калибровки прибора на стандартных образцах;
  • возможность подключения датчика пути и сканера вихретокового ротационного;
  • возможность быстрого измерения отношения сигнал/шум;
  • поддержка USB;
  • диапазон рабочих температур от минус 10 до плюс 40 оС;
  • возможно низкотемпературное исполнение прибора (от - 30°С).

Основные технические характеристики вихретокового дефектоскопа ВД3-81

Порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» в мере 2353.08 при работе с вихретоковыми преобразователями типа SS340K09DA0 и ПН-09-МДФ01 глубина – 0,1 мм, ширина – 0,1 мм
Дефектоскоп обеспечивает возможность установки оператором пороговой глубины контролируемых дефектов в диапазоне от 0,2 до 3,0 мм с допускаемым отклонением ± 0,1 мм
Диапазон установки рабочих частот от 50 Гц до 12 МГц
Установка максимальной частоты выборки / дискретизации 8000 Гц
Установка диапазона регулирования напряжения сигнала возбуждения ВТП (удвоенная амплитуда) от 0,5 до 6,0 В
Диапазон установки коэффициента усиления от 0 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ
Диапазон установки коэффициента предусиления от минус 6 до 40 дБ с шагом 0,1; 1,0; 10,0 дБ.
При отображении сигнала в комплексной плоскости возможны следующие варианты - центр комплексной плоскости находится по центру зоны отображения;
- центр комплексной плоскости находится в левом верхнем углу;
- центр комплексной плоскости находится в правом верхнем углу;
- центр комплексной плоскости находится в левом нижнем углу;
- центр комплексной плоскости находится в правом нижнем углу
Вращение фазы от 0 до 360° с шагом 0,1; 1,0; 10,0°)
Фильтр - нижних частот НЧ;- верхних частот ВЧ;- полосовой фильтр;- дифференцирующий;- усредняющий.
Алгоритмы для смеси двух частот (каналов) - суммирование; - вычитание;- суммирование с инверсией по горизонтали;- суммирование с инверсией по вертикали;- произведение
Режимы отображения сигнала комплексная плоскость – X(y);
временная развертка – X(t), Y(t);
круговая развертка – X(y)+А.
Типы пороговых уровней - круг; - порог; - сектор; - отсечка
Многочастотная работа 2 – частотное мультиплексирование;
независимое регулирование обеих частот;
смешивание сигналов для подавления нежелательных эффектов.
Время установления рабочего режима дефектоскопа не более одной минуты
Время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей не менее 4,5 часов
Электрическое питание дефектоскопа от аккумуляторной батареи с напряжением 12 В
Габаритные размеры дефектоскопа не более (210 х110х 85) мм
Подключаемые ВТП - дифференциальный ВТП;
- дифференциальный ВТП, включенный по схеме моста;
- дифференциальный ВТП, трансформаторного типа, с заземленной средней точкой;
- дифференциальный ВТП, трансформаторного типа;- абсолютный (параметрический) ВТП;
- абсолютный ВТП трансформаторного типа;
- сканера вихретокового ротационного и ручного датчика пути (ДП)
Диапазона рабочих температур окружающего воздуха от минус 10 до плюс 40 оС
Защита от воздействия окружающей среды IP64 по ГОСТ 14254
Дисплей Цветной TFT
Размер экрана 70 х 50 мм
Масса дефектоскопа с аккумуляторной батареей (без комплекта ВТП, кабелей и футляра) не более 0,8 кг

Программные функции дефектоскопа ВД3-81

Возможности и сервисные функции прибора

  • Возможность выявления дефектов глубиной – от 0,1 мм и раскрытием – от 0,002 мм;
  • цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);

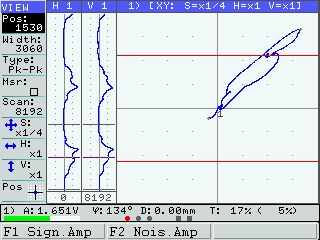

  • отображение вихретокового сигнала: а) комплексная плоскость – позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей двух каналов, может применяеться для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 5-ти алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали, суммирование с инверсией по вертикали и произведение).

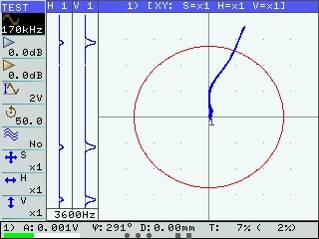

отображение вихретокового сигнала
а)

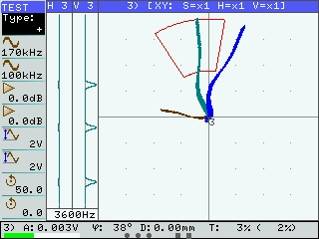

отображение вихретокового сигнала
б)
  • два режима работы прибора: день – применяется при работе в слабоосвещенных местах с недостаточной видимостью; ночь – применяется при работе в местах с ярким освещением, для увеличения контрастности дисплея;
  • контроль авиациявремя установления рабочего режима дефектоскопа – не более одной минуты;
  • функция автоочистки экрана (регулируемое время очистки экрана через 0,1 с; 0,5 с; 1 с; 2 с; 3 с; 4 с);
  • встроенные часы и календарь;
  • подсветка экрана и регулировка яркости экрана;
  • контроль перегрузки входного тракта;
  • контроль степени разряда аккумулятора;
  • возможность подключения и работы с ВТП следующего типа:
    • дифференциальный ВТП;
    • дифференциальный ВТП, включенный по схеме моста;
    • дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой;
    • дифференциальный ВТП, трансформаторного типа;
    • контроль авиация абсолютный (параметрический) ВТП;
    • абсолютный ВТП трансформаторного типа.
  • возможность подключения сканера вихретокового ротационного, для контроля отверстий и специализированных сканеров;
  • дружественный мультиязычный интерфейс;
  • время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей – не менее 4,5 часов;
  • полный средний срок службы не менее 10 лет;
  • электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В и номинальной емкостью 2700 мА*час;
  • габаритные размеры дефектоскопа не более 210 мм x110 мм x 85 мм.

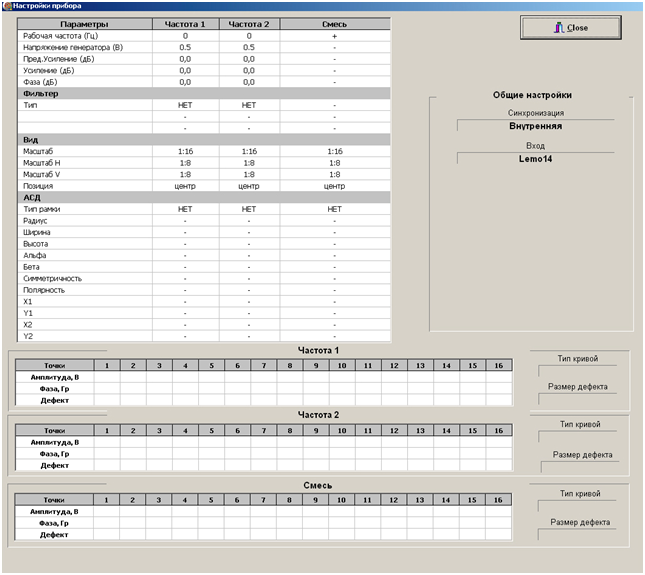

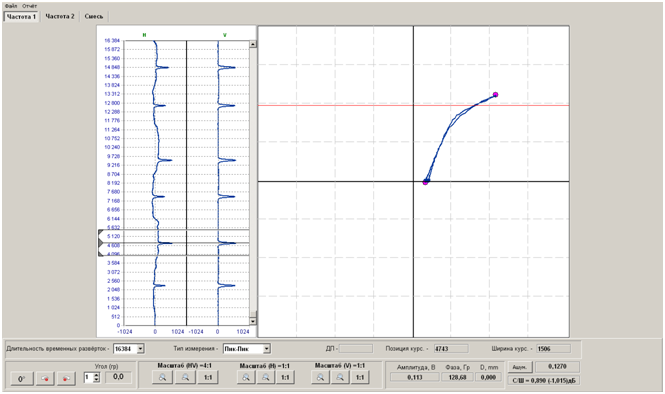

Программа просмотра результатов контроля «VD3-81»

Программное обеспечение

Функциональные возможностиДефектоскоп в комплекте с программным обеспечением «VD3-81» обеспечивает режим связи с персональным компьютером для ввода в ПК информации из памяти дефектоскопа (результатов контроля, рабочих настроек) и возможности распечатки этой информации на принтере с созданием отчета.

Основными преимуществами использования программы являются:

  • Интуитивно понятный интерфейс;
  • Удобный просмотр результатов контроля для каждой из частот (Частота №1, Частота №2 и Смесь);
  • Возможность создания и хранения электронных отчетов;
  • Выдача данных по обнаруженному дефекту, а именно:
    • Функциональные возможностикоордината расположения дефекта на дефектограмме;
    • амплитуда и фаза сигнала;
    • глубина дефекта.

Сформированный электронный отчет содержит все основные данные о проведенном контроле, а именно:

  • Информацию об организации, подразделении НК и дефектоскописте, проводившем контроль;
  • наименование объекта контроля;
  • все параметры настройки дефектоскопа на момент проведения контроля;
  • параметры сигнала от дефекта (амплитуда, фаза, глубина дефекта);
  • сигнал от дефекта в комплексной плоскости и на ленточных диаграммах;
  • дата проведения контроля.

Возможно создание других форм отчетов по согласованию с Заказчиком.

Примеры применения дефектоскопа

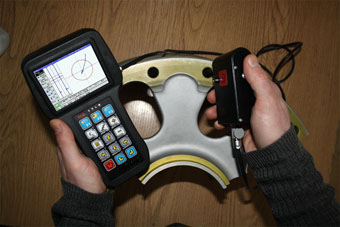

Контроль болтовых отверстий при помощи сканера вихретокового ротационного


Контроль болтовых отверстий при помощи сканера вихретокового ротационног

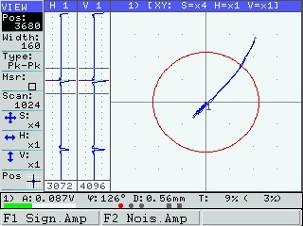

Трещина глубиной 0,56 мм в болтовом отверстии авиационного колеса
Контроль болтовых отверстий при помощи сканера вихретокового ротационног
Контроль дисков авиационных колёс

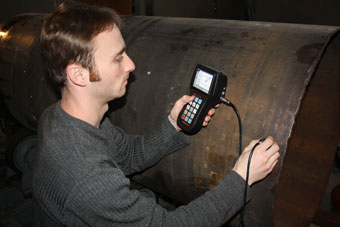

Контроль трубопроводов различного назначения


Контроль трубопроводов различного назначения

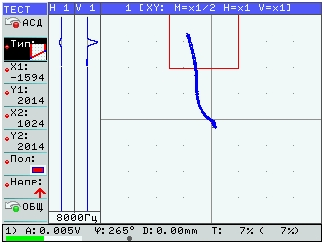

Сигналы с участка магистрального газопровода со стресс-коррозионным повреждением полученные дефектоскопом ВД3-81 через слой изоляционного покрытия толщиной 6 мм
Контроль трубопроводов различного назначения
Проведение основного либо подтверждающего контроля тела труб с применением дефектоскопа ВД3-81 позволит оценить степень повреждения трубы и ее пригодность к дальнейшей эксплуатации

Проведение основного либо подтверждающего контроля тела труб с применением дефектоскопа ВД3-81 позволит оценить степень повреждения трубы и ее пригодность к дальнейшей эксплуатации.

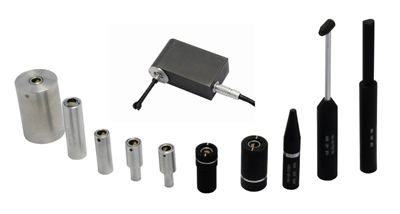

Преобразователи
