Сканер для контроля отверстий

Назначение сканера вихретокового ротационного СВР

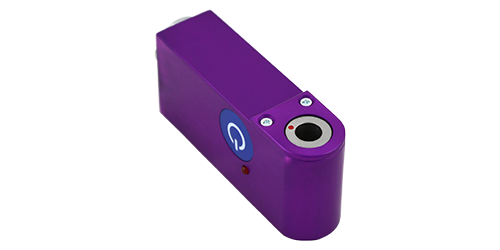

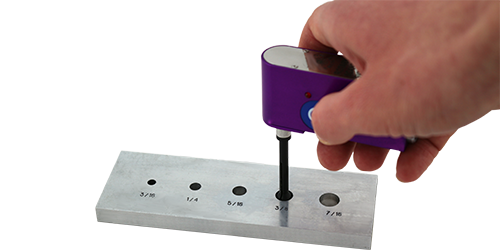

Сканер вихретоковый ротационный СВР  предназначен для механизированного контроля болтовых отверстий деталей разного диаметра на наличие поверхностных дефектов. Сканер представляет собой электронный блок, к которому могут подключаться специализированные вихретоковые преобразователи (ВТП) с рабочей поверхностью разного диаметра. В сканере реализована световая автоматическая сигнализация дефектов (АСД).  Внешний вид сканера представлен на рисунке 1.
Сканер ротационный Вихретоковый контроль

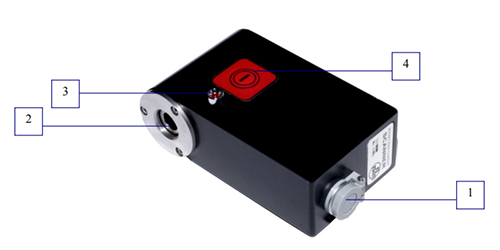

Рисунок 1 – Сканер вихретоковый ротационный

(1 - разъем Lemo 14 для подключения кабеля; 2 - разъем Lemo 04 для подключения ВТП; 3 - индикатор АСД; 4 - кнопка питания)


Подключаемые к скнеру вихретоковые преобразователи (ВТП)

ВТП Вихретоковый контроль

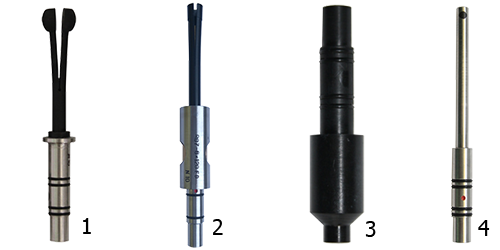

Рисунок 2 – Подключаемые ВТП к сканеру

(1 - ВТП с раздельным наконечником; 2 - ВТП с гибким наконечником; 3 - ВТП для контроля фаски зенкованных отверстий; 4 - ВТП с наконечником из нержавеющей стали.)

Тип количество преобразователей ВТП определяются  Заказчиком. Возможна разработка новых преобразователей по техническому заданию потребителя.
Основные технические характеристики
Диапазон рабочей частоты от 100 кГц до 6 МГц
Частота вращения ВТП от 400 до 2500 об/мин.
Количество фиксированных шагов изменения скорости 10
Напряжение питания сканера 12 В
Разъем подключения ВТП 4-х контактный Fischer
Разъем для подключения сканера 14-ти контактный Lemo
Масса сканера без учета ВТП не более 0,3 кг
Габаритные размеры сканера не более 100 мм х 60 мм х 35 мм
Автономное время работы не менее 8 часов
Условия эксплуатации от -30°С до +45°С
Размер (В×Ш×Д) 241 мм × 112 мм × 134 мм
