Комплект вихретокового дефектоскопа ВД4-91 (Авиа)

Запросить стоимость Брошюра

Комплект вихретокового дефектоскопа ВД4-91 для контроля деталей и узлов летательных аппаратов при производстве, ремонте и техническом обслуживании.

  • Соответствует требованиям стандарта ISO 15548-1.

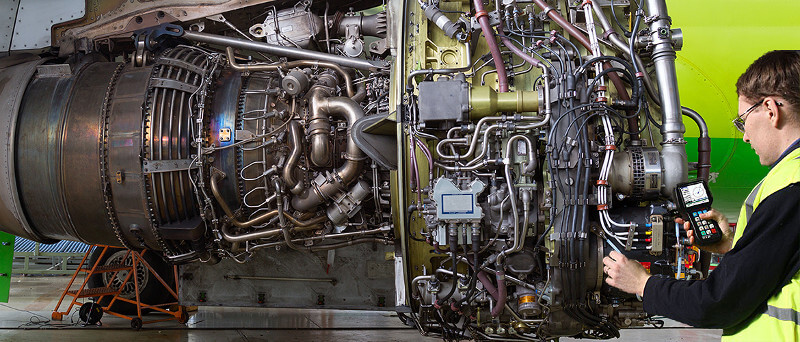

  • Позволяет выполнять вихретоковый контроль воздушных судов в соответствии с требованиями нормативных документов Boeing и Airbus (Non Destructive Testing Manual).
  • Производится известным отечественным разработчиком оборудования неразрушающего контроля — ООО «НПП «Промприбор».

Данный комплект позволяет выполнять достоверный НК на наличие:

  • поверхностных дефектов в алюминиевых, дюралевых и титановых сплавах, а также в ферромагнитных сталях;
  • подповерхностных дефектов в многослойных (сэндвич) конструкциях.
  • поверхностных дефектов в отверстиях;
  • мест с локальными изменениями электропроводности (производит оценку электропроводности).

Прибор зарегистрирован в Государственном реестре средств измерений. Свидетельство ОС.С.27.004.А № 77215

Отличительные особенности дефектоскопа ВД4-91

  • прибор соответствует требованиям ISO 15548-1;
  • включает в себя все самые востребованные функции, такие как:
    • работу с ротационным вихретоковым сканером СВР-04
    • работу в двухчастотном режиме
    • функцию оценки электропроводности
  • различные типы отображения информации на экране дефектоскопа;
  • стандартизированные типы разъёмов дефектоскопа ВД4-91 позволяют подключать ВТП зарубежных производителей;
  • предусмотрена возможность сохранения результатов контроля, их последующий анализ на ПК и формирование протоколов контроля;
  • интуитивно-понятный интерфейс;
  • лёгкий вес и компактный размер;
  • степень защиты IP 64.

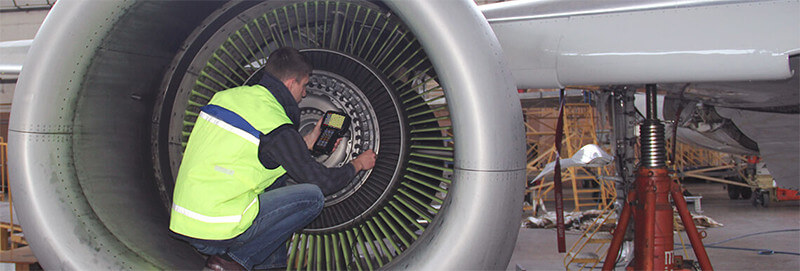

Использование вихретокового дефектоскопа ВД4-91 позволит вам выполнять достоверный вихретоковый контроль воздушного судна в соответствии с требованиями действующей нормативной документации!

На сегодняшний день оборудование компании ООО «НПП «ПРОМПРИБОР» широко используется такими компаниями, как АО «ОДК», Производственный Комплекс «Салют», ПАО «ОДК-Сатурн», ФГУП «ГосНИИ ГА», ООО «Авиакомпания Газпромавиа» и др.

Основные технические характеристики вихретокового дефектоскопа ВД4-91

Порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» в мере 2353.08 при работе с вихретоковым преобразователем SS1.5M05DA0 глубина – 0,1 мм, ширина – 0,1 мм
Пределы допустимого отклонения установки пороговой глубины дефектов (в интервале значений глубины от 0,5 до 3,0 мм) ± 0,2 мм
Диапазон установки рабочих частот от 10 Гц до 10Мгц
Установка максимальной частоты выборки / дискретизации 10 кГц / 10000 выборок в секунду
Установка диапазона регулирования напряжения сигнала возбуждения ВТП (удвоенная амплитуда) 0,5; 1,0; 2,0; 4,0; 6,0; В
Диапазон установки коэффициента предусиления от минус 6 до 40 дБ с шагом 0,1; 1,0; 10,0 дБ
Диапазон установки коэффициента усиления от 0 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ
Регулирование усиления по горизонтали от минус 30 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ
Регулирование усиления по вертикали от минус 30 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ
Фильтр - нижних частот НЧ;- верхних частот ВЧ;- полосовой фильтр;- дифференцирующий;- усредняющий.
Подключаемые ВТП

- дифференциальный ВТП;
- дифференциальный ВТП, включенный по схеме моста;
- дифференциальный ВТП, трансформаторного типа, с заземленной средней точкой;
- дифференциальный ВТП, трансформаторного типа;- абсолютный (параметрический) ВТП;
- абсолютный ВТП трансформаторного типа;
- сканера вихретокового ротационного и ручного датчика пути (ДП).

Цифровой масштаб Общий: от 1/16 до 16, с шагом 6 дБ По горизонтали: от 1/8 до 8, с шагом 6 дБ По вертикали: от 1/8 до 8, с шагом 6 дБ
Вращение фазы от 0 до 360, град.
Разъем для подключения ВТП Lemo ERA.00.250CLL (параметрический ВТП); Lemo EGG.2B.312CLL (для подключения ВТП и вихретокового ротационного сканера)
Дисплей Цветной TFT
Разрешение экрана 800х480, точек
Режимы отображения сигнала Комплексная плоскость – X(y); Временная развертка – X(t), Y(t).
Типы пороговых уровней Круг, Порог, Сектор, Отсечка
Аккумуляторная батарея 12В
Время работы от батареи не менее 8 час.
Температурное применение прибора от -20 до +40 °С
Защита от воздействия окружающей среды IP 64
Габаритные размеры 230х135х98, мм
Масса с аккумуляторной батареей не более 0,9 кг.

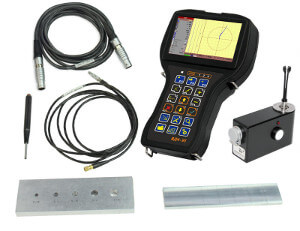

Комплект поставки вихретокового дефектоскопа ВД4-91 “Авиа”



Наименование

Количество, ед.

Блок електронный  ВД4-91  (разъем Lemo 12)

1ед.

Вихретоковый преобразователь SU200K4.5Dх25-115S

1 ед.

Кабель соединительный  Lemo 00 – Microdot  (электронный блок/ВТП)

1 ед.

Ротационный сканнер SVR-04

1 ед.

Кабель соединительный Lemo12-Lemo12 (электронный блок/ротационный сканер)

1 ед.

Вихретоковый преобразователь  RO6.1-6.5x85SD

1 ед.

Мера моделей дефектов  RS 2353/1-3N-Al (Д16T сплав)

1 ед.

Мера моделей дефектов  RS2353.12-1H/0-CN/0.76/AL (Д16T сплав)

1 ед.

Автоматическое зарядное устройство

1 ед.

Наручный ремень

1 ед.

ПО для работы с ПК  ВД4-91

Отсылается по электронной почте

Документация



Руководство по эксплуатации ВД4-91 (разъем Lemo 12)

1 екз.

Руководство для быстрого начала работы ВД4-91 (разъем Lemo 12)

1 екз.

Руководство по эксплуатации  зарядного устройства

1 екз.

Паспорт на  ВТП

2 екз.

Паспорт  на настроечный образец RS 2353/1-3N-Al

1 екз.

Паспорт  на настроечный образец  RS2353.12-1H/0-CN/0.76/AL

1 екз.

Калибровочный сертификат ВД4-91 (разъем Lemo 12)

1 екз.
