Назначение дефектоскопа УД3-71
Дефектоскоп УД3-71 - ультразвуковой дефектоскоп общего назначения применяется для:
- ручного неразрушающего контроля продукции на наличие дефектов типа нарушения сплошности и однородности материала в сырье, готовых изделиях, полуфабрикатах, сварных, паяных, болтовых, клепаных и других соединениях;
- измерения глубины и координат залегания дефектов;
- измерения толщины различных изделий при одностороннем доступе к ним;
- измерения отношений амплитуд сигналов, отраженных от дефектов;
- измерения эквивалентных размеров дефектов;
- оценка скорости распространения ультразвуковых колебаний в различных материалах.
Дефектоскоп способен контролировать материалы и изделия со скоростью ультразвуковых волн от 1000 м/с до 15 000 м/с.
Ультразвуковой дефектоскоп УД3-71 обеспечивает проведение контроля сварных соединений и основных материалов, а также измерение толщины монометаллов, биметаллов в соответствии с требованиями нормативных документов в различных производственных секторах.
ПРЕИМУЩЕСТВА ДЕФЕКТОСКОПА УД3-71:
- минимальные габариты прибора - не более 200x100x110 мм (обеспечивают высокую эргономичность прибора и простоту в эксплуатации);
 |
 |
- дефектоскоп может эксплуатироваться при температуре окружающего воздуха от минус 10 до плюс 45 0С;
- дефектоскоп может эксплуатироваться при температуре окружающего воздуха от минус 30 до плюс 45 0С (низко температурное исполнение);
- степень защиты корпуса дефектоскопа от проникновения твердых тел и воды соответствует IР65, также дефектоскоп устойчив к воздействию ионизирующего излучения и расчитан на работу в условиях повышенной влажности;
- легкосъемная аккумуляторная батарея;

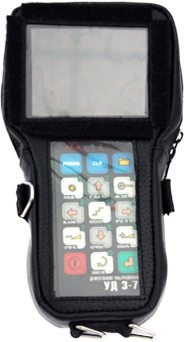

комплектуется защитным чехлом;- наличие двух независимых измерительных стробов с системой сигнализации дефектов (звуковая и световая) по каждому из стробов, при этом каждый строб имеет:
- три уровня срабатывания: «браковачный»; «контрольный»; «поисковый»; обозначенные на экране дефектоскопа красным, синим и зеленым цветом, соответствующие цвета световой сигнализации АСД по каждому из стробов (применение трех уровневых стробов дает возможность проводить оценку опасности найденных дефектов);
- уровень срабатывания звуковой сигнализации настраивается оператором по конкретному стробу;
- режим (по превышению или по не превышению установленного уровня) настраиваются оператором для каждого из стробов независимо.
При использовании трех уровневых стробов есть возможность производить протоколирование эхо-сигналов на разных уровнях относительно браковочного. Это позволит записывать эхо-сигналы от развивающихся дефектов и производить мониторинг дефектов в программе просмотра результатов контроля, что является необходимым для проведения УЗК объектов АЭ. Трех-уровневые стробы, а также удобная и мобильная звуковая и световая система сигнализации дефекта дают возможность быстро и качественно оценивать размеры найденной несплошности.
Сервисные функции прибора
- измерительный строб акустического контакта;
- режим «электронная лупа»;
- режим «стоп кадр» (режим фиксации изображения экрана);
- возможность отображения двухполупериодного сигнала, положительной, отрицательной полуволн и радиосигнала (RF);
- возможность записи А-Скана и Б-Скана;
- возможность работы с АРД-диаграммами;
- возможность калибровки ПЭП при помощи встроенных программ калибровки;
- временная регулировка чувствительности (ВРЧ);
- построение DAC-кривых;
- двухсторонняя связь дефектоскопа с персональным компьютером (ПЭВМ) для протоколирования процедуры контроля и ввода программ настроек из ПЭВМ в память дефектоскопа.
 |
 |
Основные технические характеристики дефектоскопа УД3-71
| Диапазон частота генератора | от 0,4 до 15 МГц |
| Диапазон частот зондирующего импульса ЗИ | от 30 до 1000 Гц с дискретностью 1; 10; 100 Гц |
| Амплитуда зондирующего импульса генератора | 20; 200 В |
| Диапазон изменения коэффициента усиления приемного тракта | от 0 до 100 дБ с дискретностью установки 0,1; 0,5; 1,0; 10,0 дБ |
| Диапазон измерения глубины и координат залегания дефекта (по стали) | от 1,0 до 6000 мм |
| Диапазон измеряемой толщины изделий | от 0,5 до 6000 мм |
| Диапазон измерения эквивалентного диаметра/площади | от 1 до 20 мм/ от 0,8 до 314,0 мм2 |
| Диапазон установки угла ввода УЗК | от 0 до 90 град. с дискретностью установки 0,1; 1,0; 10,0 град. |
| Диапазон установки скорости распространения УЗК | от 1000 до 15000 м/с с дискретностью установки 1,0; 10,0; 100,0; 1000,0 м/с |
| Максимальная задержка развертки изображения | 12000 мм с с дискретностью установки 1,0; 10,0; 100,0; 1000,0 мм |
| Задержка (в призме) | от 0 до 100 µs |
| Рабочие режимы | А-скан, Б-скан |
| Детектирование сигнала | радиосигнал (RF), двухполуперидный сигнал, положительная и отрицательная полу волна |
| Отсечка шумов | от 0 до 80 % с дискретностью установки 1; 10 % |
| Стробы | два независимых трехуровневых строба ("поисковый", "контрольный" и "браковочный"); два дополнительных специальных строба |
| Режимы измерения | пик, фронт |
| Дискретность измерения | 0,00039 дюйм |
| 0,1 мм | |
| Сигнализация дефекта | звуковая, световая, визуальная |
| Количество настроек | 100 |
| Языки и единицы | русский, английский, китайский (возможны дополнительные по требованию заказчика), единицы система СИ |
| Связь с ПК | mini USB порт |
| Батарея | аккумуляторная батарея 12В |
| Время работы от батареи | не менее 8 часов |
| Питание от сети переменного тока | переменный ток однофазная сеть, от187 до 242 вольт, частотой 50 Гц. |
| Экран | цветной TFT |
| Размер экрана | 2,76 х 1,97 дюйм |
| 70 х 50 мм | |
| Габаритные размеры | 7,87 х 3,94 х 4,33 дюйм |
| 200 х 100 х 110 мм | |
| Масса дефектоскопа с аккумуляторной батареей (без комплекта ПЭП кабелей и футляра) | не более 0,8 кг |
| Рабочая температура | от +14 до +113 ºF |
| от -10 до +45 ºC | |
| Рабочая температура (низко температурное исполнение прибора) | от -22 до +113 ºF |
| от -30 до +45 ºC | |
| Защита от воздействия окружающей среды | IP 65 по ГОСТ 14254 |
Программные функции дефектоскопа УД3-71
Режим временной регулировки чувствительности (ВРЧ)
Уровень ВРЧ (временная регулировка чувствительности) устанавливается в сетке точек, соединенных линейными участками, т.о. можно задать различные формы кривой ВРЧ – кусочно-линейную, ступенчатую и т.д. Уровень ВРЧ соответствует ослаблению сигнала в данной точке относительно установленного значения коэффициента усиления. Эта опция позволяет контролировать длинномерные изделия и изделия из материалов с большим затуханием.
Режим амплитудных кривых DAC

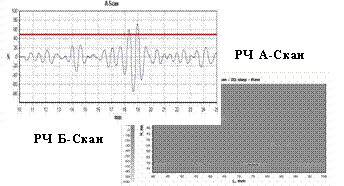

Режим DAC (кривая амплитуда-расстояние) является альтернативой режиму ВРЧ и предоставляет возможность построения кривой, соединяющей точки на экране, соответствующие вершинам сигналов. Режим DAC также предоставляет возможность быстрого и удобного построения кривой ВРЧ.
 |
 |

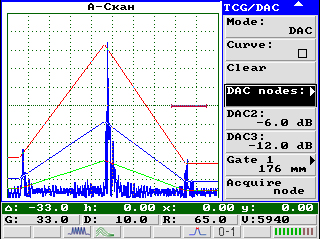

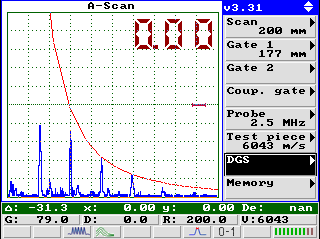

| Отображение в режиме DAC | Отображение в режиме АРД |
Измерение эквивалентных размеров дефектов (АРД-диаграммы)
Используя АРД-диаграммы, дефектоскоп УД3-71 позволяет проводить измерение эквивалентных размеров дефектов в диапазоне от 1 до 20,0 мм (эквивалентный диаметр дефекта) с относительной погрешностью, не превышающей 15 %. Наличие в ПО дефектоскопов встроенного алгоритма автоматического построения АРД-диаграмм для различных типов ПЭП дает возможность быстро и качественно произвести анализ полученных данных и определить эквивалентные размеры найденных несплошностей с последующим их документированием. Для сокращения затрат времени на настройку приборов программное обеспечение прибора УД3-71 содержит функцию автоматического построения кривой ВРЧ по построенной для конкретного ПЭП АРД-диаграмме. Измерение эквивалентных размеров дефектов (АРД диаграммы)
Режим «РАЗМЕТКА РАЗВЕРТКИ ПО ОТРАЖЕНИЯМ»

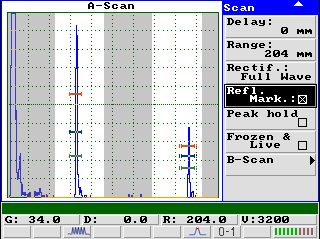

Помогает наглядно представить расположение обнаруженного дефекта в контролируемом изделии по ходу ультразвуковых лучей (прямому, однажды, дважды и более крат отраженному лучу). Эта опция дает возможность дефектоскописту сэкономить время в рабочей зоне на определении реальной глубины залегания несплошности сориентировавшись по разметке развертки.
Режим «ПИК»

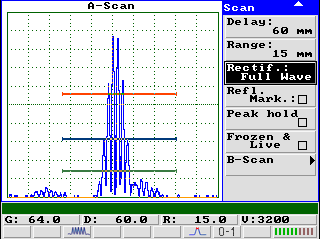

Незаменим при поиске мелких дефектов, работе в условиях нестабильного акустического контакта. При этом на экране одновременно с максимальной огибающей всех наблюдаемых эхо-сигналов (отображается красным цветом) индицируется текущее значение сигнала. Этот режим используется для нахождения максимальной амплитуды эхо-сигнала и оценки условной протяженности. Может быть использован для документирования результатов контроля как для забракованных, так и для годных изделий, чем будет подтверждаться наличие или отсутствие дефектов по всему периметру сканирования. Таким образом, применение режима «Пик» повышает достоверность результатов и сокращает время контроля, при этом уменьшаются дозовые нагрузки на персонал, проводящий контроль.
 |
 |

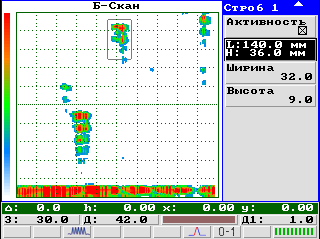

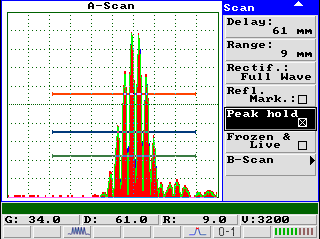

| Отображение в режиме разметка | Режим пик |
Отображение RF сигнала
Для измерения толщины изделия и координат дефектов используется недетектированный RF (радиочастотный) сигнал, что позволяет обеспечить дискретность измерения 0,01 мм. В приборе предусмотрены два режима выбора точки на кривой сигнала, по которой проводятся измерения (автоматический и ручной).
Режим специализированного интерфейса (спец. меню)
Используется для решения специализированных задач. При контроле различных однотипных деталей или в случае, когда деталь имеет много зон контроля. Для решения данной проблемы (задачи) в УД3-71 используется система «Спец Меню». Необходимые типовые настройки и программный интерфейс «СпецМеню» заносятся в дефектоскоп с ПК. Введенные настройки нельзя испортить (изменить) дефектоскописту (оператору).
Режим связи с ПК
Режим связи с ПК необходим для передачи данных из памяти дефектоскопа в память компьютера и наоборот. Используется для передачи в ПК "А-сканов" и "Файлов" для создания отчетов по результатам контроля или баз данных.
 |
 |
| отображение RF сигнала | «Спец Меню» |
Программа просмотра результатов контроля УД3-71

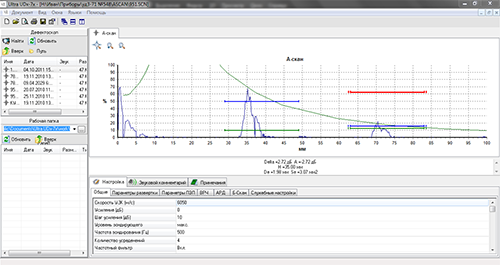

Программа «Ultra UDx-7x» предназначена для обработки результатов контроля ультразвукового дефектоскопа УД3-71 и служит для расширения функциональности и повышения удобства работы с прибором. Данная программа предусматривает работу с сохраненными данными на персональном компьютере. Работа с элементами памяти позволяет выполнять следующие функции:

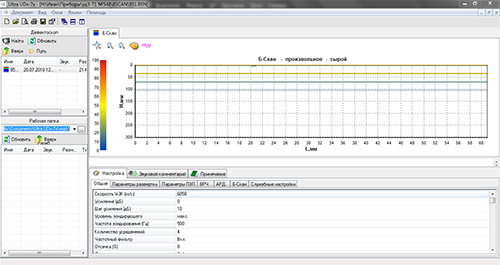

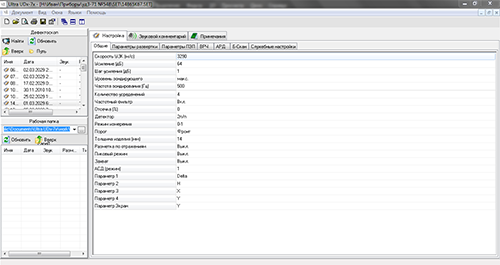

| - просмотра А-скана и параметров (настроек) контроля | - просмотра Б-скана и параметров (настроек) контроля |
 |
 |

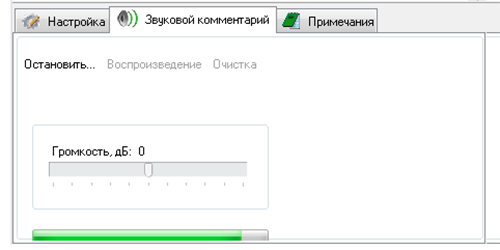

| - просмотра, экспорта и импорта настроек | - прослушивания и записи звукового комментария к А-скану и Б-скану |
 |
 |

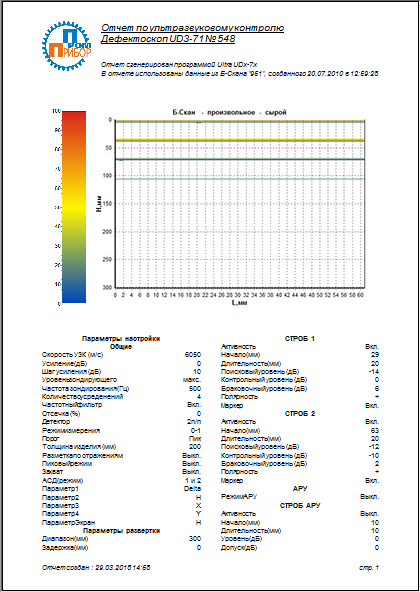

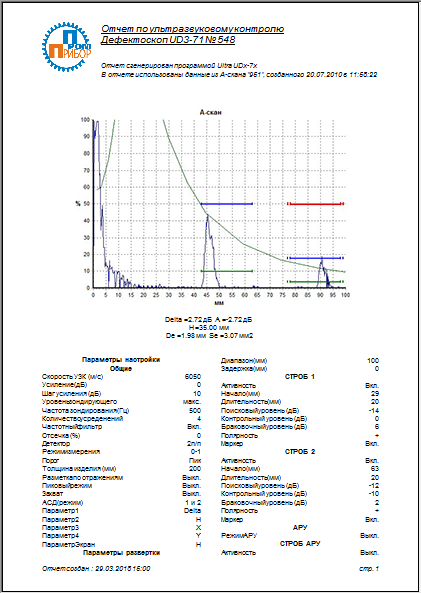

| - просмотра и печати протокола (заключения) результатов контроля А-скана |
|
|
 |
 |
|
Дефектоскоп кроме амплитуд сигналов и расстояния вдоль луча сохраняет также и координаты положения датчика в момент обнаружения дефекта. Программное обеспечение вычисляет 3-мерные координаты каждой индикации, основываясь на сохраненных данных и настройках дефектоскопа. В результате, появляется возможность построения 3-D скана или, что более информативно, его ортогональных видов.
Ортогональные виды Б-Сканов могут использоваться как для изучения расположения обнаруженных дефектов, так и для измерения их параметров и распечатки протоколов контроля.
