Настроечный образец V2 предназначен для калибровки и настройки ультразвуковых дефектоскопов при ультразвуковом контроле качества сварных соединений, соответствует ISO 2400:2012 и ГОСТ Р 55724-2013.
Настроечный образец V2 изготовлен в соответствии с ISO 7963:2006, ГОСТ Р 55724-2013. НО V2 применяют для настройки глубиномера, настройки уровней чувствительности, определения точки выхода луча, стрелы и угла ввода преобразователя.
Технические характеристики
| Название НО | Область применения и назначение | Параметры дефектов | Шероховатость рабочей поверхности, мкм | Скорость распространения УЗВ в образце, м/с | Материал | ||||
| Диаметр, мм | Ширина, мм | ||||||||
| V2 | Нефтегазовая, химическая, энергетическая, машиностроительная промышленности, транспорт идр., предназначен для настройки параметров дефектоскопа: |
5,0 (боковое цилиндрическое отверстие для настройки глубиномера, настройки уровней чувствительности) |
12,5 | Rа 3,2 | 5920±30 (продольных); 3255±15 (поперечных) |
сталь | |||

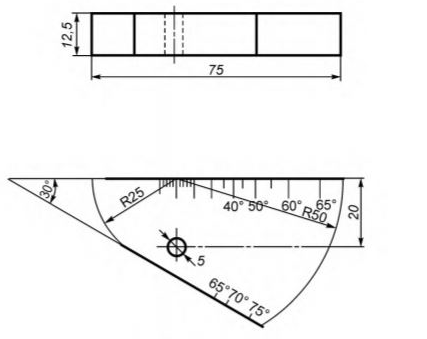

Рисунок – эскиз настроечного образца V2
