Толщиномер ТУЗ-5
Толщиномер ультразвуковой ТУЗ-5 предназначен для измерения толщины изделий из различных материалов при одностороннем доступе к ним, измерения скорости распространения ультразвуковых колебаний (УЗК) в металлах при известной толщине.
Функциональные возможности толщиномера ТУЗ-5:

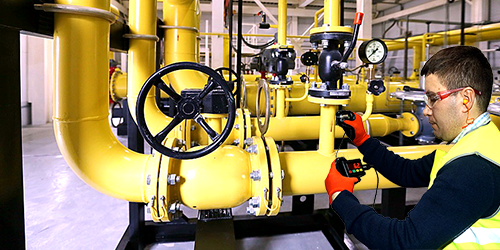

толщиномер может применяться в различных отраслях промышленности для измерения толщины стенок емкостей, труб, корпусных деталей, листов и т. п., в том числе с корродированными поверхностями, при производстве и эксплуатации;- толщиномер сохраняет работоспособность при измерении толщины изделий из конструкционных металлических сплавов со скоростью распространения продольных УЗК от 4000 до 6500 м/с с затуханием УЗК на частоте 2,5 МГц до 0,1 дБ/см и затуханием УЗК на частоте 5 МГц до 10 дБ/см;
Предельные значения параметров контролируемых объектов:
- максимально допустимое значение параметра шероховатости со стороны ввода УЗК - Rz = 160 мкм;
- максимально допустимое значение параметра шероховатости со стороны, противоположной стороне ввода УЗК - Rz = 320 мкм;
максимальная непараллельность поверхностей – 3 мм на участке базовой длины 20 мм;- максимальная температура поверхности контролируемого изделия – 50 °С.
Преимущества толщиномера ТУЗ-5
- малый вес;
- малые габаритные размеры;
- широкий диапазон контролируемых толщин;
- большая продолжительность работы;
- автоматическая калибровка «0» датчика;
- наличие на корпусе образца толщины «3 мм»;
- широкий температурный диапазон работ;

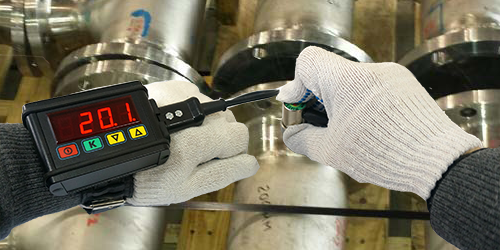

- возможность крепления на руку.
Технические характеристики толщиномера ТУЗ-5
| Диапазон измеряемых толщин |
0,6-300 мм |
| Диапазон измерения скорости ультразвуковых колебаний |
от 4000 до 6500 м/с |
| Масса толщиномера с одним ПЭП |
0,3 кг |
| Габаритные размеры толщиномера |
64х89х36 мм |
| Время установления рабочего режима |
10 с |
| Время непрерывной работы |
20 часов |
| Степень защиты корпуса |
IР64 |
| Температурный режим |
-30..+50 ˚С |
| Особенности толщиномера |
корпус выполнен из металла, малые габаритные размеры возможность крепления на руку |
Метрологические характеристики прибора
| Допускаемая абсолютная погрешность при измерении толщины |
± (0,1 + 0,005×Hх) мм |
| Допускаемая относительная погрешность при измерении скорости распространения УЗК |
± 1,5 % |
| Допускаемая дополнительная погрешность при шероховатости поверхности Rz=320 мкм |
± 0,2 мм |
| Допускаемая дополнительная погрешность при радиусе кривизны поверхности Rz=80 мм |
± 0,1 мм |
Ультразвуковые раздельно совмещенные преобразователи для портативного толщиномера ТУЗ-5
| Название |
Рабочая частота, МГц |
Рабочий диапазон измерения толщин, мм |
Размеры рабочей поверхности, мм |
Габаритные размеры преобразователей, мм |
Внешний вид ПЭП |
| П112-10-6/2-Т-004 |
10±1 |
0,6 – 50 |
9 |
22х39 |
 |
| П112-5-10/2-Т-004 |
5±0,5 |
1 – 300 |
14 |
22х42 |
| П112-2,5-12/2-Т-004 |
2,5±0,25 |
3 – 300 |
16 |
24х42 |
| Датчик с кабелем, тип разъема 2 Lemo 00, с вилкой. |
Комплект поставки толщиномера ТУЗ-5
| Наименование |
Количество |
| Блок электронный |
1 шт. |
| ПЭП* |
1 шт. |
| Устройство зарядное ЗУ-5 |
1 шт. |
| Ремень ручной |
1 шт. |
| Руководство по эксплуатации ТУЗ-5.76005454.01 РЭ |
1 экз. |
| Тара упаковочная |
1 шт. |
* – Тип в соответствии с заказом из номенклатуры ПЭП, приведенной в таблице "Ультразвуковые раздельно-совмещенные преобразователи для ручного толщиномера ТУЗ-5
