Сканирующие устройства для ультразвукового контроля сварных швов TOFD методом

Запросить стоимость

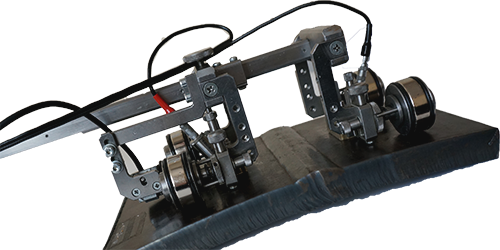

Ультразвуковое сканирующее устройство TOFD 1.10

Ультразвуковое сканирующее устройство TOFD 1.10 предназначено для ручного контроля стыковых сварных соединений плоских поверхностей и труб больших диаметров. Сканер TOFD 1.10 применяется совместно с дефектоскопом ультразвуковым УД4-76 (версия TOFD) и аналогичными дефектоскопами. В сканере TOFD 1.10 установлены два ультразвуковых преобразователя, работающих в раздельном режиме и реализующих метод TOFD – измерение времени распространения волн дифрагированных от границ дефекта. С помощью этого метода могут быть найдены дефекты, такие как несплошности, несплавления, трещины, пористость и шлаковые включения, а также определены их характеристики.

Основные  преимущества при работе с TOFD 1.10 PRO:

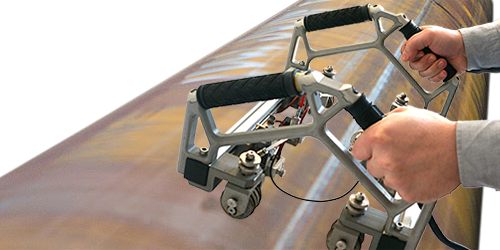

Ультразвуковой сканер TOFD 1.10 для ручного контроля стыковых сварных соединений

  • Широкий спектр применения: контроль сварных швов плоских поверхностей, продольных и кольцевых сварных швов труб;
  • Сканер может работать в двух направлениях: вдоль и поперек сварного соединения.
  • Легкость в эксплуатации за счет системы магнитных колес, обеспечивающих полное удержание и легкое перемещение сканера по трубе;
  • Специализированные ПЭП, собственного производства обеспечивают высокое отношение сигнал/шум, что дает возможность контролировать  не идеально подготовленные поверхности;
  • Возможность комплектации призмами с углами ввода под любые толщины сварного соединения в пределах от 6 до 75 мм.

Ультразвуковое сканирующее устройство TOFD 2.10

Ультразвуковое сканирующее устройство TOFD 2.10 реализует механизированный контроль стыковых сварных соединений плоских поверхностей и труб средних и больших диаметров (с минимальным внешним диаметром 600 мм) и толщиной от 6 до 75 мм. Сканер TOFD 2.10 применяется совместно с дефектоскопом ультразвуковым УД4-76 (версия TOFD) и аналогичными дефектоскопами.  При помощи TOFD 2.10 могут быть найдены дефекты, такие как несплошности, несплавления, трещины, пористость и шлаковые включения, а также определены их размеры с привязкой по координатам к объекту контроля.

Ультразвуковое сканирующее устройство TOFD 2.10 для контроля сварных стыковых соединений

Основные  преимущества при работе с TOFD 2.10:

  • Широкий спектр применения: контроль сварных швов плоских поверхностей, продольных и кольцевых сварных швов труб;
  • Возможность уточнения протяженности дефектов за счет обеспечения продольного и поперечного перемещения сканера относительно сварного шва;
  • Легкость в эксплуатации за счет системы магнитных колес, обеспечивающих полное удержание и легкое перемещение сканера по трубе;
  • Специализированная подвеска TOFD ПЭП сканера TOFD 2.10 и организованная подача контактной жидкости непосредственно под каждый ПЭП гарантирует качественный акустический контакт между ПЭП и поверхностью ОК;
  • Специализированные ПЭП, собственного производства обеспечивают высокое отношение сигнал/шум, что дает возможность контролировать  не идеально подготовленные поверхности;
  • Возможность комплектации призмами с углами ввода под любые толщины сварного соединения в пределах от 6 до 75 мм;
  • Возможность расширения возможностей сканера, за счет модульной конструкции и комплектации подвеской для реализации схем контроля «Дуэт» и «Тандем»

Ультразвуковое сканирующее устройство ДВМ 2.2 М

Ультразвуковое сканирующее устройство ДВМ 2.2 М реализует механизированный контроль стыковых сварных соединений плоских поверхностей, резервуаров и труб средних и больших диаметров (с минимальным внешним диаметром 600 мм) и толщиной от 6 до 75 мм.  Сканер ДВМ 2.2 М применяется совместно с дефектоскопом ультразвуковым УД4-76 (версия TOFD) и аналогичными дефектоскопами. При помощи сканера ДВМ 2.2 М могут быть найдены дефекты, такие как несплошности, несплавления, трещины, пористость и шлаковые включения, а также определены их размеры с привязкой по координатам к объекту контроля.

Ультразвуковой сканер ДВМ 2.2 М для механизированного контроля сварных стыковых соединений

Основные  преимущества при работе с ДВМ 2.2 М:

  • Широкий спектр применения: контроль сварных швов плоских поверхностей, продольных и кольцевых сварных швов труб;
  • Возможность уточнения протяженности дефектов за счет обеспечения продольного и поперечного перемещения сканера относительно сварного шва;
  • Легкость в эксплуатации за счет системы магнитных колес, обеспечивающих полное удержание и легкое перемещение сканера по трубе;
  • Специализированная подвеска TOFD ПЭП сканера ДВМ 2.2 М и организованная подача контактной жидкости непосредственно под каждый ПЭП гарантирует качественный акустический контакт между ПЭП и поверхностью ОК;
  • Специализированные ПЭП, собственного производства обеспечивают высокое отношение сигнал/шум, что дает возможность контролировать  не идеально подготовленные поверхности;
  • Возможность комплектации призмами с углами ввода под любые толщины сварного соединения в пределах от 6 до 75 мм;
  • Возможность расширения возможностей сканера, за счет модульной конструкции и комплектации подвеской для реализации схем контроля «Дуэт» и «Тандем»

Типы преобразователей TOFD

Условное обозначение Частота, МГц Диаметр. Толщина ОК Внешний вид ПЭП
мм мм
П111-10-3-TOFD 3/8" 10 3 10-15
П111-10-6-TOFD 3/8" 10 6 15-35
П111-5-6-TOFD 3/8" 5 6 15-50
П111-5-12-TOFD M16 5 12 50-100
П111-3-12-TOFD M16 3 12 100-200
П111-2.5-12-TOFD M16 2.5 12 200-300
П111-2.25-12-TOFD M16 2.25 12 200-300
П111-3-8-TOFD M16 3.0 8 100-200
П111-2.5-8-TOFD M16 2.5 8 100-200
П111-2.25-8-TOFD M16 2.25 8 100-200
П211-5-6-TOFD (с кабелем и разъемом Lemo) 5 6 15-35
По умолчанию разъем Lemo

Типы призм TOFD

Условное обозначение Угол преломления, град Внешний вид призмы
3/8"-45 L-TOFD 45
3/8"-50 L-TOFD 50
3/8"-60 L-TOFD 60
3/8"-70 L-TOFD 70
M16-45 L-TOFD 45
M16-50 L-TOFD 50
M16-60 L-TOFD 60
M16-70 L-TOFD 70

Если Вы не нашли интересующий вас сканер, напишите нам и мы подберем или изготовим сканирующие устройства под ваши задачи!
