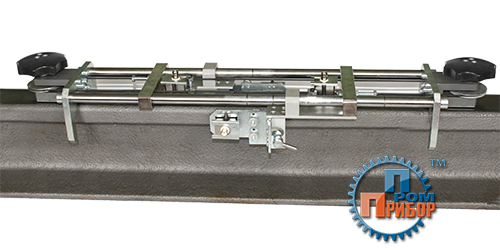

Назначение сканирующего устройства УСР-01
Устройство является составной частью системы УЗК, предназначенной для ультразвукового контроля сварных стыков рельсов Р50, Р65, Р75. Используется совместно с ультразвуковым дефектоскопом УД4-76 (прибор внесен в реестр РЖД). Применяется на этапе приемочного контроля для проведения УЗК сварных стыков электро контактной и алюмо-термитной сварки. Также применяют для проведения УЗК сварных швов рельс по выявлению эксплуатационных дефектов типа усталостных трещин в головке, шейке и подошве ( в проекции шейки).
Устройство обеспечивает:
- установку и перемещение ПЭП в доль оси рельс;
- установку ПЭП на поверхность катания головки рельс;
- установку ПЭП на рабочую и не рабочую грань головки рельс.
Контролируемые зоны, дефекты:
- дефекты на этапе приемки сварки типа трещины, непровары, рыхлости, поры, шлаковые включения;
- усталостные дефекты типа трещины в головке, шейке и в подошве (проекция шейки).
Технические характеристики сканирующего устройства УСР-01
Количество устанавливаемых ПЭП | 4 шт. (45гр.) |
Тип контролируемых рельс | Р50, Р65, Р75 |
Место установки сканера | головка рельс, участок сварного соединения |
Контактная жидкость | масло |
