L-образные вихретоковые преобразователи для выявления поверхностных дефектов

Запросить стоимость

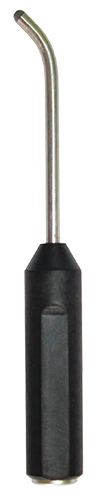

Абсолютные (параметрические)  ВТП. Ось чувствительного элемент вихретокового преобразователя размещен под углом 450 к оси рукоятки.
Тип ВТП Диаметр рабочей
поверхности, мм
Длина рабочей поверхности, мм Габаритные
размеры, мм
Диапазон рабочих
частот, МГц
Тип разъема Материал Внешний вид ВТП
1. SU200K3A4.5Dx6.4-105 S 4.5 6.4 105 0.2 Micro Dot Fe/NFe Преобразователь VTP
2. SU500K3A4.5Dx6.4-105 S 4.5 6.4 105 0.5 Fe/NFe
3. SU500K3A4.5Dx12.7-105 S >4.5 12.7 105 0.5 Fe/NFe
4. SU2М3A2.5Dx2.7-105 S 2.5 2.7 105 2 NFe
5. SU2М3A3Dx2.7-105 S 3.0 2.7 105 2 NFe
6. SU2М3A3Dx6.4-105 S 3.0 6.4 105 2 NFe
7. SU2М3A3Dx12.7-105 S 3.0 12.7 105 2 NFe
8. SU6М3A2.5Dx6.4-105 S 2.5 6.4 105 6 NFe
SU 200K 3A 4.5D x 6.4 - 105 S(Sh)
 1    2   3   4



 5



  6    7



1. SU - преобразователя для обнаружения поверхностных дефектов.
2. Частота преобразователя: «HZ» обозначает диапазон Гц; «К» обозначает диапазон кГц; «М» обозначает диапазон МГц.
3. Угол между осью катушки и осью преобразователя «3А» составляет 45 °.
4. Диаметр преобразователя, мм.
5. Длина рабочей поверхности ВТП, мм.
6. Длина преобразователя, мм. Стандартная длина 105 мм (4 ") может быть изменена по запросу.
7. Обозначение типа преобразователя: «S». «S» - однокатушечный преобразователь.
Преобразователь стандартного типа изготавливаются неэкранированными. Если требуется экранированный преобразователь, при оформлении заказа, пожалуйста, укажите буквы «Sh» (экранированные) в конце код обозначения.
 Примечание – Возможна разработка новых преобразователей по техническому заданию потребителя

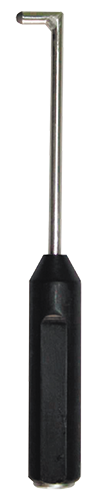

Абсолютные (параметрические)  ВТП.  Ось чувствительного элемент вихретокового преобразователя размещен под углом 900 к оси рукоятки.
Тип ВТП Диаметр рабочей
поверхности, мм
Длина рабочей поверхности, мм Длина ВТП, мм Диапазон рабочих
частот, МГц
Тип разъема Материал Внешний вид ВТП
1. SU200K5A4.5Dx6.4-105 S 4.5 6.4 105 0.2 Micro Dot Fe/NFe Преобразователь VTP
2. SU500K5A4.5Dx6.4-105 S 4.5 6.4 105 0.5 Fe/NFe
3. SU500K5A4.5Dx12.7-105 S 4.5 12.7 105 0.5 Fe/NFe
4. SU2М5A2.5Dx2.7-105 S 2.5 2.7 105 2 NFe
5. SU2М5A3Dx2.7-105 S 3.0 2.7 105 2 NFe
6. SU2М5A3Dx6.4-105 S 3.0 6.4 105 2 NFe
7. SU2М5A3Dx12.7-105 S 3.0 12.7 105 2 NFe
8 SU6М5A2.5Dx6.4-105 S 2.5 6.4 105 6 NFe
SU 200K 5A 4.5D x 6.4 - 105 S(Sh)
 1   2  3   4



  5



  6  7
1. SU - преобразователя для обнаружения поверхностных дефектов.
2. Частота преобразователя: «HZ» обозначает диапазон Гц; «К» обозначает диапазон кГц; «М» обозначает диапазон МГц.
3. Угол между осью катушки и осью преобразователя «5А» составляет 90 °.
4. Диаметр преобразователя, мм.
5. Длина рабочей поверхности, мм.
6. Длина преобразователя, мм. Стандартная длина 105 мм (4 ") может быть изменена по запросу.
7. Обозначение типа преобразователя: «S». «S» - однокатушечный преобразователь.
Преобразователь стандартного типа изготавливаются неэкранированными. Если требуется экранированный преобразователь,
при оформлении заказа, пожалуйста, укажите буквы «Sh» (экранированные) в конце код обозначения.
 Примечание – Возможна разработка новых преобразователей по техническому заданию потребителя
Абсолютные (параметрические)  ВТП. Чувствительный элемент вихретокового преобразователя размещен под углом 900 и 150 к оси рукоятки.
Тип ВТП Диаметр рабочей
поверхности, мм
Длина рабочей поверхности, мм Длина ВТП, мм Диапазон рабочих
частот, МГц
>Тип разъема Материал Внешний вид ВТП
1. SU200K5A15°4.5Dx6.4-105 S 4.5 6.4 105 0.2 Micro Dot Fe/NFe  Преобразователь VTP
2. SU500K5A15°4.5Dx6.4-105 S 4.5 6.4 105 0.5 Fe/NFe
3. SU500K5A15°4.5Dx12.7-105 S 4.5 12.7 105 0.5 Fe/NFe
4. SU2М5A15°2.5Dx2.7-105 S 2.5 2.7 105 2 NFe
5. SU2М5A15°3Dx2.7-105 S 3.0 2.7 105 2 NFe
6. SU2М5A15°3Dx6.4-105 S 3.0 6.4 105 2 NFe
7. SU2М5A15°3Dx12.7-105 S 3.0 12.7 105 2 NFe
8. SU6М5A15°2.5Dx6.4-105 S 2.5 6.4 105 6 NFe
SU 200K 5A 15° 4.5D x 6.4 - 105 S(Sh)
 1   2   3   4 <   5



  6



  7    8
1. SU - преобразователь для обнаружения поверхностных дефектов.
2. Частота преобразователя:
«HZ» обозначает диапазон Гц; «К» обозначает диапазон кГц; «М» обозначает диапазон МГц.
3. Угол между осью катушки и ось преобразователя «5А» составляет 90 °.
4. Угол ручки.
5. Диаметр преобразователя, мм
6. Длина рабочей поверхности, мм
7. Длина преобразователя, мм. Стандартная длина 105 мм (4 ") может быть изменена по запросу.
8. Обозначение типа преобразователь: «S». «S» - однокатушечный преобразователь.
Преобразователи стандартного типа изготавливаются неэкранированными. Если требуется экранированный преобразователь, при оформлении заказа, пожалуйста, укажите буквы «Sh» (экранированные) в конце кода обозначения.
 Примечание – Возможна разработка новых преобразователей по техническому заданию потребителя

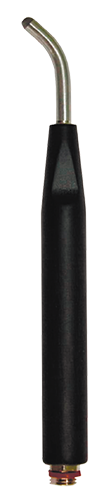

Абсолютные (параметрические)  ВТП, включение по схеме моста. Ось чувствительного элемент вихретокового преобразователя размещен под углом 450 к оси рукоятки.
Тип ВТП Диаметр рабочей
поверхности, мм
Длина рабочей поверхности, мм Длина ВТП, мм Диапазон рабочих
частот, МГц
Тип разъема Материал Внешний вид ВТП
1. SU200K3A4.5Dx6.4-105 B  4.5 6.4 105 0.2 Triax Lemo/Fischer Fe/NFe  Преобразователь VTP
2. SU500K3A4.5Dx6.4-105 B 4.5  6.4  105  0.5  Fe/NFe
3. SU500K3A4.5Dx12.7-105 B 4.5  12.7  105  0.5  Fe/NFe
4. SU2М3A2.5Dx2.7-105 B 2.5  2.7  105  NFe
5. SU2М3A3Dx2.7-105 B 3.0  2.7  105  NFe
6. SU2М3A3Dx6.4-105 B 3.0  6.4  105  2 NFe
7. SU2М3A3Dx12.7-105 B 3.0  12.7  105  NFe
8. SU6М3A2.5Dx6.4-105 B 2.5 6.4  105 NFe

SU 200K 3A 4.5D x 6.4 - 105 B(Sh)
 1  2  3    4



  5



  6    7
1. SU - преобразователь для обнаружения поверхностных дефектов.
2. Частота зонда:
«HZ» обозначает диапазон Гц; «К» обозначает диапазон кГц; «М» обозначает диапазон МГц.
3. Угол между осью чувствительного элемента и осью преобразователя «3А» составляет 45 °.
4. Диаметр преобразователя, мм.
5. Длина рабочей поверхности ВТП, мм.
6. Длина преобразователя, мм. Стандартная длина 105 мм (4 ") может быть изменена по запросу.
7. Обозначение типа преобразователя: «B». «B» - преобразователь включенный по схеме моста.
Преобразователь стандартного типа изготавливаются неэкранированным. Если требуется экранированный преобразователь, при оформлении заказа, пожалуйста, укажите буквы «Sh» (экранированные) в конце кода обозначения.
 Примечание – Возможна разработка новых преобразователей по техническому заданию потребителя

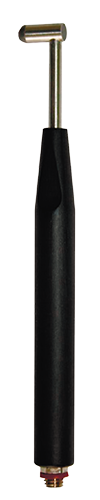

Абсолютные (параметрические)  ВТП, включение по схеме моста. Чувствительный элемент вихретокового преобразователя размещен под углом 900 и 150 к оси рукоятки.
Тип ВТП Диаметр рабочей
поверхности, мм
> Длина ВТП, мм Диапазон рабочих
частот, МГц
Тип разъема Материал Внешний вид ВТП
1. SU200K5A4.5Dx6.4-105 B 4.5 <6.4 105 0.2 Triax Lemo/Fischer     Fe/NFe  Преобразователь VTP
2. SU500K5A4.5Dx6.4-105 B 4.5  6.4  105  0.5  Fe/NFe
3. SU500K5A4.5Dx12.7-105 B 4.5  12.7  105  0.5  Fe/NFe
4. SU2М5A2.5Dx2.7-105 B 2.5  2.7  105  NFe
5. SU2М5A3Dx2.7-105 B 3.0  2.7  105  NFe
6. SU2М5A3Dx6.4-105 B 3.0  6.4  105  2 NFe
7. SU2М5A3Dx12.7-105 B 3.0  12.7  105 NFe
8. SU6М5A2.5Dx6.4-105 B 2.5  6.4  105  NFe

SU 200K 5A 4.5D x 6.4 - 105 B(Sh)
1 2 3 4



5



6 7
1. SU - преобразователь для обнаружения поверхностных дефектов.
2. Частота зонда:
«HZ» обозначает диапазон Гц; «К» обозначает диапазон кГц; «М» обозначает диапазон МГц.
3. Угол между осью чувствительного элемента и осью преобразователя «3А» составляет 45 °.
4. Диаметр преобразователя, мм.
5. Длина рабочей поверхности ВТП, мм.
6. Длина преобразователя, мм. Стандартная длина 105 мм (4 ") может быть изменена по запросу.
7. Обозначение типа преобразователя: «B». «B» - преобразователь включенный по схеме моста.
Преобразователь стандартного типа изготавливаются неэкранированным. Если требуется экранированный преобразователь, при оформлении заказа, пожалуйста, укажите буквы «Sh» (экранированные) в конце кода обозначения.
 Примечание – Возможна разработка новых преобразователей по техническому заданию потребителя
