Назначение дефектоскопа МД-4КМ
Дефектоскоп МД-4КМ предназначен для проведения контроля локальных участков крупногабаритных ферромагнитных деталей магнитопорошковым методом, путем намагничивания поверхностей изделий или сварных соединений приложенным магнитным полем для обнаружения поверхностных и подповерхностных дефектов. Дефектоскоп может эксплуатироваться в цеховых, лабораторных, полевых условиях во взрыво и пожароопасных средах на строительных площадках, высотных объектах и в условиях, где энергоснабжение затруднено или недопустимо по правилам техники безопасности. Дефектоскоп сохраняет работоспособность при температуре окружающего воздуха от минус 40 до 50 °С, относительной влажности воздуха до 98 % и атмосферном давлении от 84 до 106,7 кПа. Тип дефектоскопа – переносной.
Усовершенствованный МД-4КМ дополнен набором полюсных наконечников различной конфигурации и тросовой перемычкой, а также оснащен высококоэрцитивными постоянными магнитами. Произведенная модификация, делает МД-4КМ практически универсальным магнитным дефектоскопом позволяющим контролировать детали сложной формы.
 |
 |

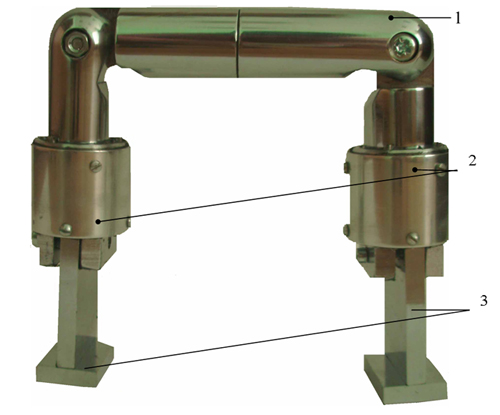

Внешний вид дефектоскопа МД-4КМ1) шарнирный магнитопровод; 2) блоки намагничивания; 3) полюсные наконечники |

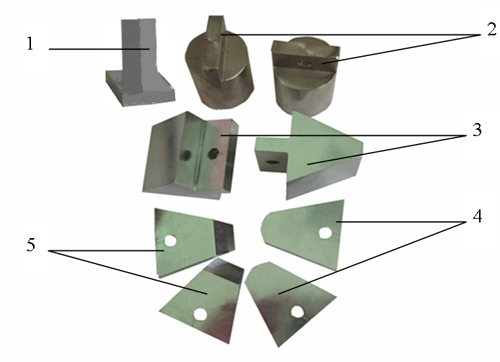

Внешний вид полюсных наконечников1) полюсный наконечник №1; 2) полюсный наконечник №2; 3) полюсный наконечник №3; 4) полюсный наконечник №4; 5) полюсный наконечник №5 |
Основные технические характеристики дефектоскопа МД-4К
| Максимальная напряженность магнитного поля у полюсов блоков намагничивания | не менее 1100 А/см |
| Средний размер контролируемого при дефектации участка на поверхности детали между сменными полюсами, соединенными шарнирным магнитным проводом | от 90 до 150 мм |
| Усилие отрыва блоков намагничивания от ферромагнитной поверхности | не менее 30 кгс |
| Габаритные размеры дефектоскопа | |
| намагничивающий блок | не более 45 мм х 55 мм |
| диаметр шарнирного магнитопровода | не более 30 мм |
| Масса намагничивающего блока не более | не более 0,6 кг |
| Масса дефектоскопа в комплекте | не более 7,5 кг |
Комплект поставки дефектоскопа МД-4КМ
| Намагничивающие блоки | 2 шт. |
| Шарнирный магнитопровод | 1 шт. |
| Полюсный наконечник № 1 | 2 шт. |
| Полюсный наконечник № 2 | 2 шт. |
| Полюсный наконечник № 3 | 2 шт. |
| Полюсный наконечник № 4 | 2 шт. |
| Полюсный наконечник № 5 | 2 шт. |
| Держатель для размагничивания | 1 шт. |
| Лупа | 1 шт. |
| Отвертка крестообразная | 1 шт. |
| Отвертка плоская | 1 шт. |
| Магнитная суспензия | 1 шт. |
| Кисточка | 1 шт. |
| Фонарик | 1 шт. |
| Руководство по эксплуатации МД4–КМ.76005454.01.08 РЭ | 1 экз. |
| Упаковочный чемодан (специализированный) | 1 шт. |
| Комплект поставки дефектоскопа по согласованию с Заказчиком может иметь различное вспомогательное оборудование и материалы для работы в различных отраслях промышленности. | |
