Дефектоскоп УниМАГ-01
Дефектоскоп УниМАГ-01 может применяться при невозможности использования электромагнитов, когда подвод электроэнергии затруднен или ограничен правилами техники безопасности (при проведении высотных работ, при работе в полевых условиях, при контроле качества внутренне поверхности емкостей, котлов и т.д.) при температуре окружающей среды от минус 30 0С до плюс 50 0С, относительной влажности до 98% и атмосферном давлении от 84 до 106,7 кПа.

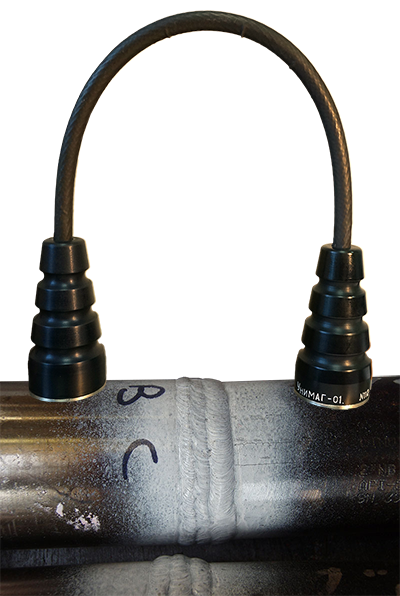

Прибор выполнен в виде двух разнополюсных постоянных магнитов, помещенных в конические пластмассовые корпуса, соединенные между собой гибким магнитопроводом и предназначен для контроля труднодоступных мест и угловых сварных соединений.

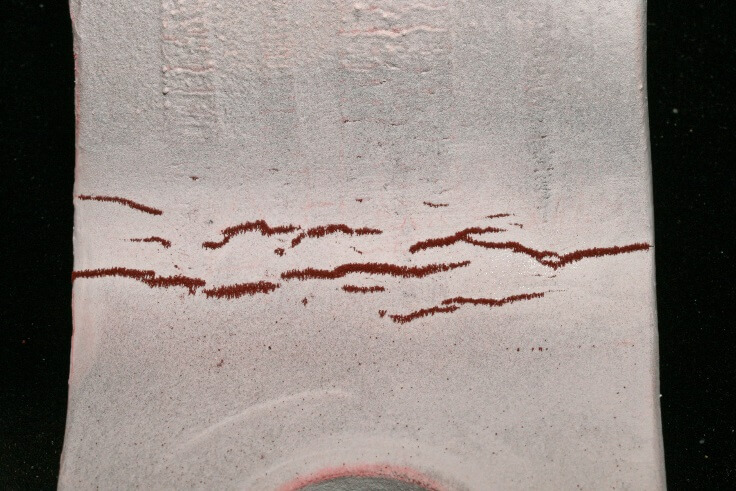

Дефектоскоп обеспечивают высокую выявляемость поверхностных и подповерхностных несплошностей, трещин всех видов и ориентаций, волосовин, непроваров и т.д.
 |
 |
Основные технические характеристики дефектоскопа УниМАГ-01
| Средний (рекомендуемый) размер контролируемого при дефектоскопии участка на поверхности изделия (расстояние между цилиндрическими корпусами)состовляет | 120 мм |
| Максимальная напряженность тангенциальной составляющей магнитного поля в центре воздушного зазора равном 120мм между полюсов блоков намагничивания | не менее 30 А/см |
| Усилие отрыва блоков намагничивания от поверхности ферромагнитной плиты | от 22,5 кг |
| Масса дефектоскопа | не более 0,6 кг |
| Габаритные размеры дефектоскопа: | |
| - конические корпуса максимальный диаметр | до 45 мм |
| - конические корпуса максимальная длина | до 90 мм |
| - гибкий магнитопровод длиной | не более 350 мм |
Комплект поставки дефектоскопа УниМАГ-01
| Дефектоскоп УниМАГ-01 | 1 шт. |
| Лупа | 1 шт. |
| Фонарик | 1 шт. |
| Кисточка | 1 шт. |
| Руководство по эксплуатации МАГ-01.76005454.01.08 РЭ | 1 экз. |
| Упаковочный чемодан | 1 шт. |
| Комплект поставки дефектоскопа по согласованию с Заказчиком может иметь различное вспомогательное оборудование и материалы для работы в различных отраслях промышленности. | |
