Дефектоскоп магнитопорошковый МД-4К

Назначение дефектоскопа МД-4К

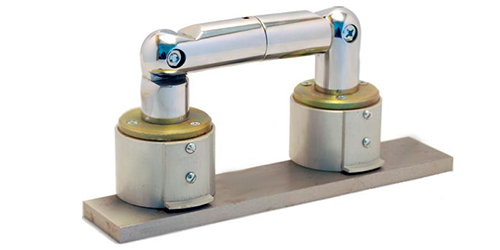

Магнитопорошковый дефектоскоп МД-4КДефектоскоп на постоянных магнитах портативный МД-4К предназначен для выявления поверхностных и подповерхностных дефектов типа нарушения сплошности металла магнитопорошковым методом на локальных участках крупногабаритных изделий путем создания приложенного постоянного магнитного поля.

Дефектоскоп может применяться для контроля качества промышленной продукции при ее изготовлении и эксплуатации в различных отраслях промышленности.  В качестве намагничивающих элементов использованы постоянные магниты, поэтому дефектоскоп не требует электропитания, что позволяет использовать его во взрывопожароопасных средах, на строительных площадках, участках сборки и сварки, при обследовании аппаратуры высокого давления, внутренних поверхностей сосудов и емкостей, сварных соединений, трубопроводов в полевых условиях.

Дефектоскоп сохраняет работоспособность при температуре окружающего воздуха от минус 40 до плюс 50 0С, относительной влажности воздуха до 98 % и атмосферном давлении от 84 до 106,7 кПа. Тип дефектоскопа – переносной.

Основные технические характеристики дефектоскопа МД-4К

Максимальная напряженность магнитного поля у полюсов блоков намагничивания 200 А/см
Расстояние между полюсами блоков намагничивания 70 мм
Тангенциальная составляющая напряженности поля 26 А/см
Усилие отрыва блоков намагничивания от ферромагнитной поверхности не менее 35 кгс
Площадь поперечного сечения полюсов не менее  2900 мм2
Габаритные размеры дефектоскопа
намагничивающий блок  диаметр 61 мм
высота 40 мм
шарнирный магнитопровод  диаметр 30 мм
длина 210 мм
Масса дефектоскопа в комплекте 7 кг

Комплект поставки дефектоскопа МД-4КМ

Намагничивающие блоки 2 шт.
Шарнирный магнитопровод 1 шт.
Держатель для размагничивания 1 шт.
Лупа 1 шт.
Отвертка крестообразная 1 шт.
Отвертка плоская 1 шт.
Магнитная суспензия 1 шт.
Кисточка 1 шт.
Фонарик 1 шт.
Руководство по эксплуатации МД-4К.76005454.01 РЭ 1 экз.
Упаковочный чемодан (специализированный) 1 шт.
Комплект поставки дефектоскопа по согласованию с Заказчиком может иметь различное вспомогательное оборудование и материалы для работы в различных отраслях промышленности.
