УЛЬТРАЗВУКОВЫЕ НАСТРОЕЧНЫЕ ОБРАЗЦЫ

Комплект мер ОСО-32 для настройки оборудования УЗК на Ж/Д транспорте согласно СТО РЖД 1.11.002-2008

Запросить стоимость

Общие сведения

Комплект мер ОСО-32 предназначен для настройки браковочной чувствительности дефектоскопов при ультразвуковом контроле элементов колесных пар вагонов на Ж/Д транспорте согласно СТО РЖД 1.11.002-2008.

Технические характеристики

Название мер Область применения и назначение Параметры дефектов Шероховатость рабочей поверхности, мкм Скорость распространения продольных УЗК в образце на частоте 5 МГц, м/с Материал
Диаметр, мм Глубина, мм
ОСО-32 состоит из трех образцов:
ОСО32.006-2002;
ОСО32.008-09 №1;
ОСО32.008-09 №2.
Железнодорожный транспорт, предназначен для настройки браковочной чувствительности дефектоскопов при ультразвуковом контроле элементов колесных пар вагонов, используется с дефектоскопом
УД4-94-ОКО-01 и др.
6,0 (сквозное отверстие) 30,0 Rа 1,25

5900-6200

Сталь осевой марки ОС
4,0 (ПО 1отв.); 5,0 (ПО 5отв). 20,0 Rа 2,5 5900-6200 Сталь 20

5,0 (ПО 3отв.)

20,0 Rа 2,5 5900-6200 Сталь 20

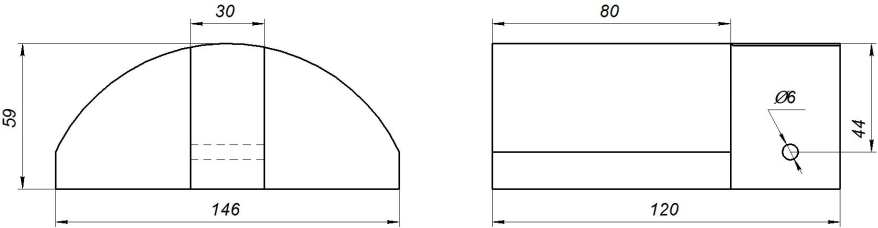

Рисунок 1 – эскиз меры ОСО 32-006-2002

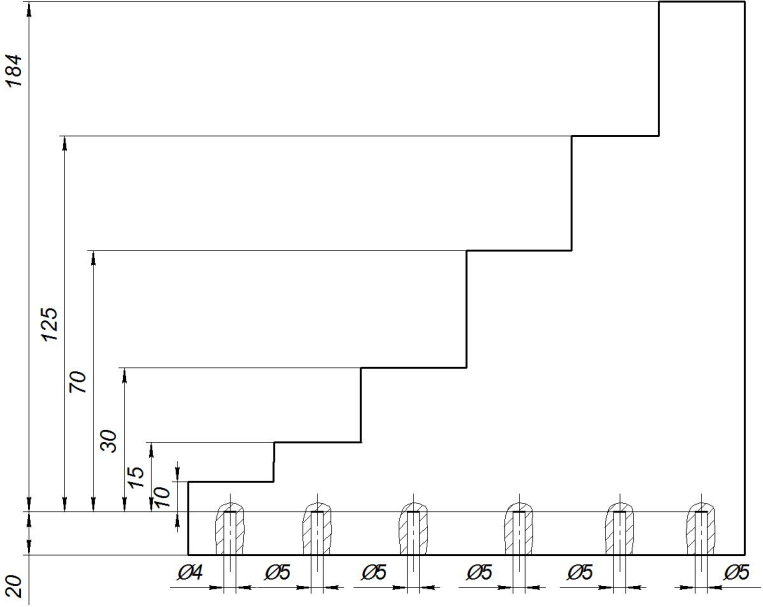

Рисунок 2 - эскиз меры ОСО 32.008-09 №12

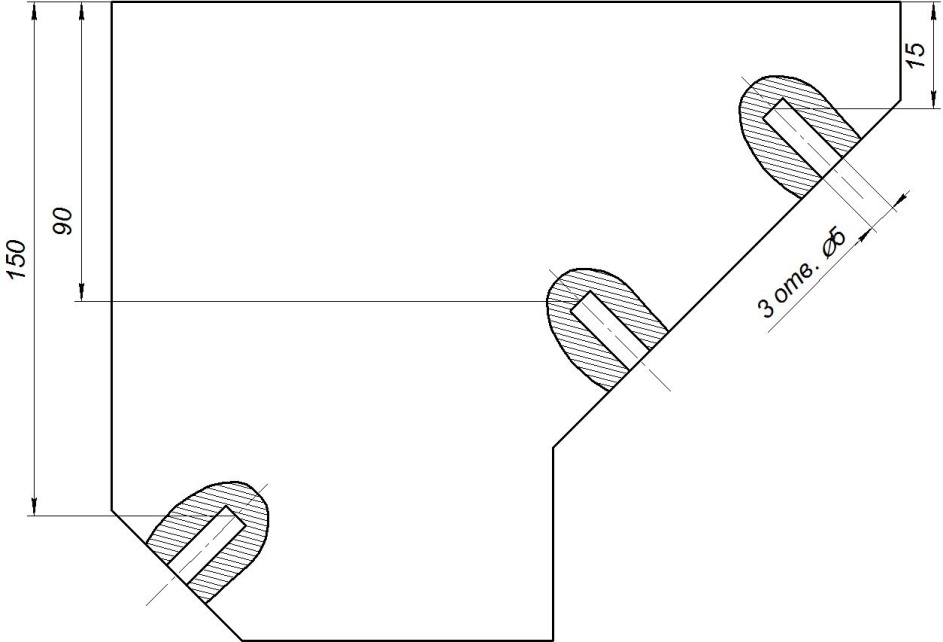

Рисунок 3 – эскиз меры ОСО 32.008-09 №2
