Общие сведения
Комплект мер искусственных дефектов «КОИД-САУЗК-ОС-1» для настройки условной чувствительности и проведения поверки средств ручного и автоматического ультразвукового контроля железнодорожных осей, а также для проверки работоспособности автоматизированных систем при проведении УЗК железнодорожных осей в осевом и радиальном направлении метод А1, А2 и А3. Внесен в реестр РЖД и СИ, изготавливаются в соответствии с МУ 07.87-2010.
Описание меры
Комплект мер состоит из 13 настроечных образцов и позволяет контролировать условную чувствительность при разных глубинах залегания дефектов. Образцы изготавливаются из осей типа РУ1Ш ГОСТ 33200-2014 (возможно изготовление мер осей РВ2Ш и т.д).
| Комплект мер искусственных дефектов «КОИД-САУЗК-ОС-1» 13 шт. | |||||
| № п/п | Название меры | Дефекты НО | Размеры НО, мм | марка стали | внешний вид НО |

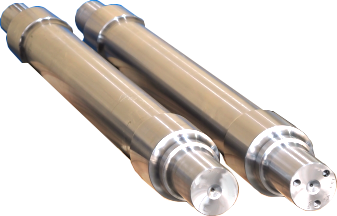

| 1 | СОП УЗК оси радиальный | 44 ПО 3,0мм | 197Х2116(ось чистовая) | сталь осевая |  |
| 2 | СОП УЗК оси торцевой |
12 ЦО de3,0мм, 6 ЦО de6,0мм, 7 ЦО de9,0мм |
200Х2116(ось получистовая) | ||

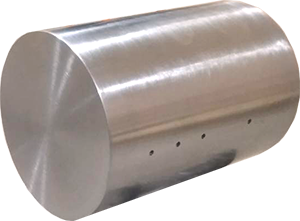

| 3 | СОП А1-d3-1 | 3 ПО ø3,0мм | ø130х40 |  |
|
| 4 | СОП А1-d3-2 | 3 ПО ø3,0мм | ø130х110 | ||
| 5 | СОП А1-d3-3 | ПО ø3,0мм | ø130х210 | ||
| 6 | СОП А1-d6-1 | 3 ПО ø6,0мм | ø130х40 | ||
| 7 | СОП А1-d6-2 | 3 ПО ø6,0мм | ø130х110 | ||

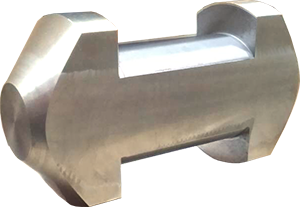

| 8 | СОП А2-Ш | 4ПО ø3,0мм, 4ПО ø5,0мм, 4ПО ø9,0мм | ø130х345(шейка оси) |  |
|

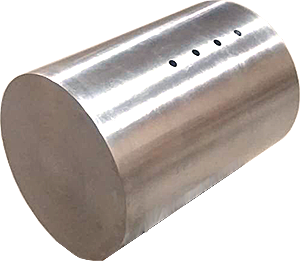

| 9 | СОП А2-ПП | 4ПО ø3,0мм, 4ПО ø5,0мм, 4ПО ø9,0мм | ø165,5х275(предподступичная часть оси) |  |
|
| 10 | СОП А2-ПЧ | 4ПО ø3,0мм, 4ПО ø5,0мм, 4ПО ø9,0мм | ø197Х275(подступичная часть оси) | ||
| 11 | СОП А2-СЧ | 4ПО ø3,0мм, 4ПО ø5,0мм, 4ПО ø9,0мм | ø180Х275(средняя часть оси) | ||
| 12 | СОП А3-ПЧ | 3ПО ø3,0мм, 3ПО ø5,0мм | ø197х440(подступичная часть оси) | ||
| 13 | СОП А3-Ш | 3ПО ø3,0мм, 3ПО ø5,0мм | ø197х360(шейка оси) |  |
|
| ПО - плоскодонный отражатель, de - эквивалентный диаметр, ЦО - цилиндрическое отверстие | |||||
