Настроечный образец (стандартный образец) СО - 4 предназначен для настройки и проверки основных параметров ультразвукового контроля в соответствии с ГОСТ 14782-86 (не действует на территории Российской Федерации).
Технические характеристики
>Название меры | Область применения и назначение | Параметры дефектов | Шерохова тость рабочей поверхности, мкм | Скорость распространения поперечной УЗВ в образце, м/с | Материал | ||
Ширина, мм | Длина, мм | Глубинамм | |||||
>СО-4 | Нефтегазовая, химическая, энергетическая, машиностроительная промышленности, транспорт идр., предназначен для измерения длины волны (частоты), возбуждаемой преобразователями с углами ввода от 40 до 65° и частотой от 1,25 до 5,00 МГц, используется с дефектоскопом: УД3-71; УД4-76; УД4-86 и др. |
2,0 (паз для измерения длины волны) |
120,0 | 11,0 | Rа 2,5 | 3250±32 (при t=20±5°С) |
сталь 20 по ГОСТ 1050 |

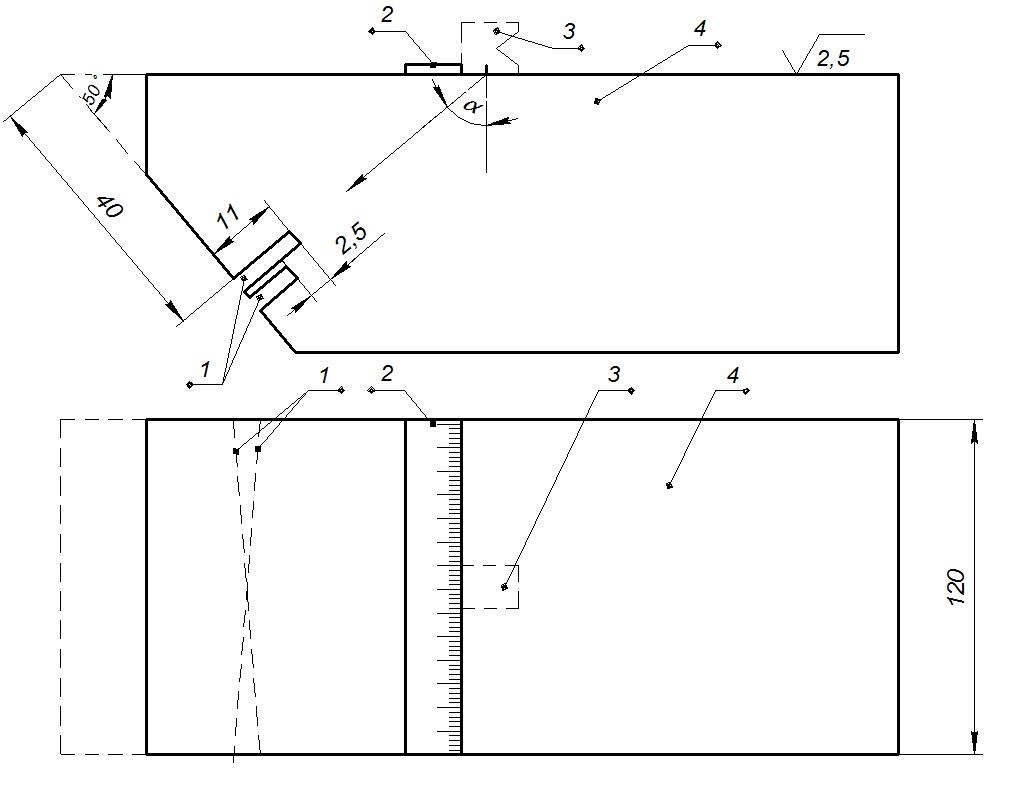

1-пазы,2-линейка, 3-преобразователь, 4-блок из стали
Рисунок – эскиз меры СО-4
