Многоканальный электромагнито-акустический дефектоскоп ОКО-22М-ЭМА

Запросить стоимость

Назначение многоканального дефектоскопа ОКО-22М-ЭМА

Электромагнито-акустический дефектоскоп ОКО-22М-ЭМА многоканальный представляет собой независимый электронный прибор и предназначен для применения в стационарных высокопроизводительных системах (автоматизированные НК системы), переносных системах (механизированные НК системы) или приборах ручного контроля.

Основные технические характеристики многоканального электромагнито-акустического дефектоскопа ОКО-22М-ЭМА

Параметр Значение ОКО-22М-ЭМА STANDART ОКО-22М-ЭМА PRO
Генератор
Частота заполнения зондирующих импульсов (ЗИ),  МГц 0,5; 1; 2; 3; 4; 5; 6 + +
Тип ЗИ радиоимпульс + +
Количество периодов 2-6 + +
Амплитуда ЗИ, В 4000 + +
Энергия ЗИ зависит от частоты заполнения + +
Частота повторения, Гц от 50 до 2000 до 1000 до 2000
Приемник
Усиление, дБ от минус 28 до плюс 68 + +
Фильтр 0,5; 1; 2; 3; 4; 5; 6 + +
Задержка (при скорости 3230 м/с), мм от 0 до 1000 + +
Количество усреднений 2/4/8/16/32 + +
Тип визуализации А-скан; Б-скан; С-скан + +
Разъемы/порты
Для подключения ЭМАП к прикмнику 2 Lemo00 + +
Для подключения ЭМАП к генератору 1 BNC + +
Для подключения датчика пути 1 Lemo + +
Для связи с ПК Ethernet + +
Дополнительная информация по запросу

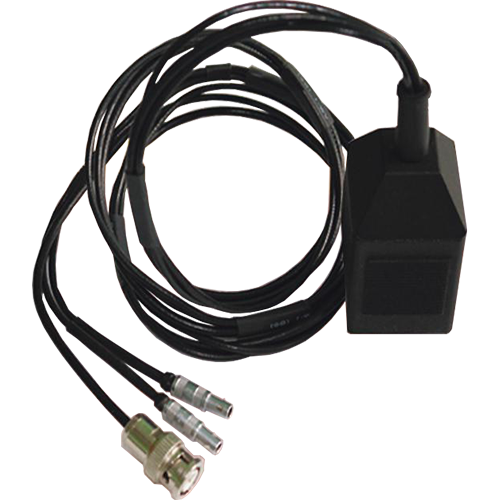

ЭМАП для многоканального электромагнито-акустического дефектоскопа ОКО-22М-ЭМА

Условное обозначение Частота, МГц Угол ввода, УЗК0 Размер рабочей поверхности, мм Тип разъема Внешний вид ПЭП
EMAT 0.5-0 0,5 0 20х20 2 Lemo00/BNC Электромагнитно-акустические преобразователь (ЭМАП)
EMAT 0.5-90 0,5 90 20х20
EMAT 1-0 1,0 0 20х20
EMAT 1-45 1,0 45 20х20
EMAT 1-90 1,0 90 20х20
EMAT 2-0 2,0 0 20х20
EMAT 2-45 2,0 45 20х20
EMAT 2-90 2,0 90 20х20
EMAT 4-0 4,0 0 20х20
EMAT 4-45 4,0 45 20х20
EMAT 4-90 4,0 90 20х20
EMAT 5-0 5,0 0 20х20
EMAT 5-45 5,0 45 20х20
EMAT 6-0 6,0 0 20х20
EMAT 8-0 8,0 0 20х20
Размеры рабочей поверхности и геометрические размеры ЭМА преобразователя могут быть выполнены по требованию заказчика. Также ЭМА преобразователи производятся в высокотемпературной модификации.
