Радиографический контроль
Радиографический контроль (РК) —

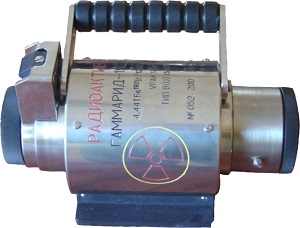

неразрушающий контроль (НК) для проверки материалов на наличие скрытых дефектов. Радиографический контроль использует способность рентгеновских волн глубоко проникать в различные материалы. Рентгеновский аппарат с рентгеновской трубкой и источником (использует в качестве излучения материалы изотопы иридия 192, кобальт-60, или в редких случаях Цезий-137).
При радиографическом контроле не выявляют (ГОСТ7512):
Для контроля сварных соединений образец помещается между источником излучения и устройством обнаружения, обычно это пленка в сланцевом держателе или кассете, в которую радиация может проникнуть на протяжении требуемого промежутка времени.
В результате на плёнке фиксируется двумерная проекция образца с видимым скрытым изображением различной плотности в зависимости от количества излучения в каждой области. Рентгенограммы рассматривается в негативном варианте, без печати, как в позитивной фотографии. Это происходит потому, что при печати некоторые детали теряются.
Радиографический контроль используется для обнаружения в сварных швах таких дефектов, как трещины, непровары, шлаковые включения, газовые поры и др. Такие дефекты, как расслоения и планарные трещины обнаружить с помощью рентгенографии трудно.
Опасные факторы при радиографическом контроле:

При радиографическом контроле не выявляют (ГОСТ7512):
- любые несплошности и включения с размером в направлении просвечивания менее удвоенной чувствительности контроля;
- непровары и трещины, плоскость раскрытия которых не совпадает с направлением просвечивания и (или) величина раскрытия менее значений;
- любые несплошности и включения, если их изображения на снимках совпадают с изображениями посторонних деталей, острых углов или резких перепадов трещин просвечиваемого металла.
Для контроля сварных соединений образец помещается между источником излучения и устройством обнаружения, обычно это пленка в сланцевом держателе или кассете, в которую радиация может проникнуть на протяжении требуемого промежутка времени.

В результате на плёнке фиксируется двумерная проекция образца с видимым скрытым изображением различной плотности в зависимости от количества излучения в каждой области. Рентгенограммы рассматривается в негативном варианте, без печати, как в позитивной фотографии. Это происходит потому, что при печати некоторые детали теряются.
Радиографический контроль используется для обнаружения в сварных швах таких дефектов, как трещины, непровары, шлаковые включения, газовые поры и др. Такие дефекты, как расслоения и планарные трещины обнаружить с помощью рентгенографии трудно.
Опасные факторы при радиографическом контроле:
- поступление радиоактивного изотопа внутрь организма работающих;
- загрязнение радиоактивными веществами спецодежды, тела работающих, рабочих мест, оборудования;
- превышение нормы дозовых пределов, установленных НРБ-76/87;
- замыкание электрической цепи через тело работающего при эксплуатации рентгеновских аппаратов.
ВИДЫ (МЕТОДЫ) НК

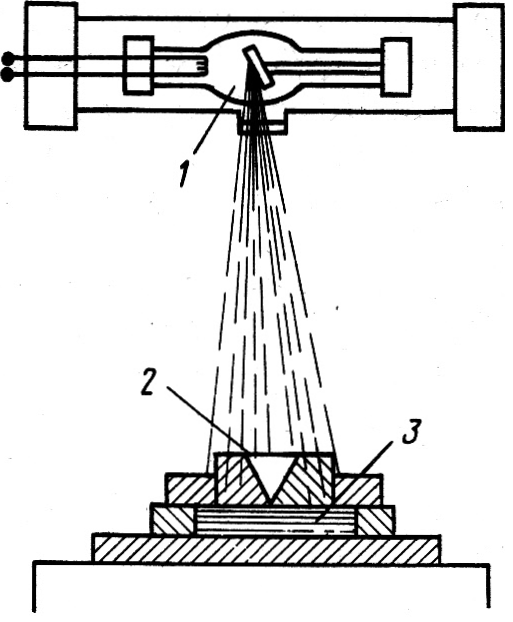

Схема контроля (1-источник; 2-объект контроля; 3-рентгеновская пленка)
