Преобразователи ультразвуковые контактные наклонные совмещенные c частотой 1.25 МГц
| Условное обозначение ПЭП |
Диапазон контроля по образцу СО-1 |
Угол ввода по образцу СО-2 |
Стрела, не более |
Эффективная частота |
Отношение сигнал/шум, не хуже |
Габаритные размеры,не более |
Внешний вид ПЭП |
| мм |
град. |
мм |
МГц |
дБ |
мм |
| П121-1,25-40-М-004 |
5-50 |
38...42 |
12 |
1,12...1,38 |
16 |
40 х 23 х 30 |
 |
| П121-1,25-45-М-004 |
5-50 |
43...47 |
15 |
1,12...1,38 |
16 |
40 х 23 х 30 |
| П121-1,25-50-М-004 |
5-50 |
48...52 |
15 |
1,12...1,38 |
16 |
40 х 23 х 30 |
| П121-1,25-60-М-004 |
5-50 |
58...62 |
15 |
1,12...1,38 |
16 |
40 х 23 х 30 |
| Тип разъема уточняйте при заказе (M8, Lemo) |
Преобразователи пьезоэлектрические ультразвуковые контактные наклонные совмещенные с частотой 1.8 МГц
| Условное обозначение |
Диапазон контроля по образцу СО-1 |
Угол ввода по образцу СО-2 |
Стрела, не более |
Эффективная частота |
Отношение сигнал/шум, не хуже |
Габаритные размеры,не более |
Внешний вид ПЭП |
| мм |
град. |
мм |
МГц |
дБ |
мм |
| П121-1,8-40-М-004 |
5-50 |
38...42 |
10 |
1,62...1,98 |
16 |
40 х 23 х 30 |
 |
| П121-1,8-45-М-004 |
5-50 |
43...47 |
12 |
1,62...1,98 |
16 |
40 х 23 х 30 |
| П121-1,8-50-М-004 |
5-50 |
48...52 |
12 |
1,62...1,98 |
16 |
40 х 23 х 30 |
| П121-1,8-60-М-004 |
5-50 |
58...62 |
14 |
1,62...1,98 |
16 |
40 х 23 х 30 |
| Тип разъема уточняйте при заказе (M8, Lemo) |
Преобразователи пьезоэлектрические ультразвуковые контактные наклонные совмещенные с частотой 2,5 МГц
| Условное обозначение |
Диапазон контроля по образцу СО-1 |
Угол ввода по образцу СО-2 |
Стрела, не более |
Эффекти
вная частота |
Отношение сигнал/шум, не хуже |
Габаритные размеры,не более |
Внешний вид ПЭП |
| мм |
град. |
мм |
МГц |
дБ |
мм |
| П121-2,5-40-М-004 |
5-50 |
38...42 |
10 |
2,25...2.75 |
16 |
40 х 23 х 30 |
 |
| П121-2,5-45-М-004 |
5-50 |
43...47 |
12 |
2,25...2.75 |
16 |
40 х 23 х 30 |
| П121-2,5-50-М-004 |
5-50 |
48...52 |
12 |
2,25...2.75 |
16 |
40 х 23 х 30 |
| П121-2,5-60-М-004 |
5-45 |
58...62 |
14 |
2,25...2.75 |
16 |
40 х 23 х 30 |
| П121-2,5-65-М-003 |
5-45 |
63...67 |
14 |
2,25...2.75 |
16 |
40 х 23 х 30 |
| П121-2,5-68-М-004 |
5-40 |
66...70 |
14 |
2,25...2.75 |
16 |
40 х 23 х 30 |
| П121-2,5-70-М-004 |
5-40 |
68...72 |
14 |
2,25...2.75 |
16 |
40 х 23 х 30 |
| Тип разъема уточняйте при заказе (M8, Lemo) |
Преобразователи ультразвуковые контактные наклонные совмещенные с частотой 5,0 МГц
| Условное обозначение |
Диапазон контроля по образцу СО-1 |
Угол ввода по образцу СО-2 |
Стрела, не более |
Эффекти
вная частота |
Отношение сигнал/шум, не хуже |
Габаритные размеры,не более |
Внешний вид ПЭП |
| мм |
град. |
мм |
МГц |
дБ |
мм |
| П121-5-40-М-004 |
5-30 |
38...42 |
6 |
4.5...5.5 |
16 |
25 х 20 х 20 |
 |
| П121-5-45-М-004 |
5-30 |
43...47 |
6 |
4.5...5.5 |
16 |
25 х 20 х 20 |
| П121-5-50-М-004 |
5-30 |
48...52 |
7 |
4.5...5.5 |
16 |
25 х 20 х 20 |
| П121-5-60-М-004 |
5-20 |
58...62 |
14 |
4.5...5.5 |
8 |
25 х 20 х 20 |
| П121-5-65-М-004 |
5-20 |
63...67 |
14 |
4.5...5.5 |
8 |
25 х 20 х 20 |
| П121-5-68-М-004 |
5-15 |
66...70 |
8 |
4.5...5.5 |
16 |
25 х 20 х 20 |
| П121-5-70-М-004 |
5-15 |
68...72 |
8 |
4.5...5.5 |
16 |
25 х 20 х 20 |
| П121-5-73-М-004 |
5-15 |
71...75 |
8 |
4.5...5.5 |
16 |
25 х 20 х 20 |
| Тип разъема уточняйте при заказе (M8, Lemo) |
Преобразователи ультразвуковые контактные наклонные совмещенные малогабаритные с частотой 5,0 МГц
| Условное обозначение |
Диапазон контроля по образцу СО-1 |
Угол ввода по образцу СО-2 |
Стрела, не более |
Эффективная частота |
Отношение сигнал/шум, не хуже |
Габаритные размеры,не более |
Внешний вид ПЭП |
| мм |
град. |
мм |
МГц |
дБ |
мм |
| П121-5-50-ММ-004 |
5-25 |
48...52 |
6 |
2,25...2.75 |
16 |
20 х 12 х 17 |
 |
| П121-5-65-ММ-004 |
5-20 |
63...67 |
6 |
2,25...2.75 |
16 |
20 х 12 х 17 |
| П121-5-70-ММ-004 |
5-15 |
68...72 |
7 |
2,25...2.75 |
16 |
20 х 12 х 17 |
| Тип разъема уточняйте при заказе (M8, Lemo) |
Преобразователи пьезоэлектрические ультразвуковые контактные наклонные совмещенные малогабаритные с частотой 10,0 МГц
| Условное обозначение |
Диапазон контроля по образцу СО-1 |
Угол ввода по образцу СО-2 |
Стрела, не более |
Эффективная частота |
Отношение сигнал/шум, не хуже |
Габаритные размеры,не более |
Внешний вид ПЭП |
| мм |
град. |
мм |
МГц |
дБ |
мм |
| П121-10-65-М-004 |
0.7-25* |
63...67 |
5 |
9...11 |
16 |
20 х 12 х 17 |
 |
| П121-10-70-М-004 |
0.7-20* |
68...72 |
5 |
9...11 |
16 |
20 х 12 х 17 |
| * - по образцу МД2. Тип разъема уточняйте при заказе (M8, Lemo) |
Преобразователи контактные наклонные совмещенные для дефектоскопии труб малых диаметров "притертые"
| Условное обозначение |
Угол призмы |
Диапазон контроля |
Эффективная частота |
Диаметр контролируемых труб (хх) |
Отношение С/Ш |
Габаритные размеры |
Внешний вид ПЭП |
| град. |
мм |
МГц |
мм |
дБ |
мм |
| П121-5-40-dхх-004 |
40 |
9…14 |
5±0,5 |
25; 28; 30;32; 36; 38;42;45;48;50; 57;60;76;83; 89; 102;108;114; 133;159;219; 273; 325; 377; 426 |
16 |
25 х 20 х 20 |
 |
| П121-5-51-dхх-004 |
51 |
9…12 |
| П121-5-53-dхх-004 |
53 |
6...9 |
| П121-5-55-dхх-004 |
55 |
3.5...6 |
| П121-5-58-dхх-004 |
58 |
4...6.5 |
| Тип разъема уточняйте при заказе (M8, Lemo). |
Полный перечень ультразвуковых преобразователей ПЭП для контроля сварных швов труб диаметром от 25 мм до 426 мм
| Преобразователи для контроля труб диаметром 25 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d25-004 |
40 |
25 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d25-004 |
51 |
9…12 |
| П121-5-53-d25-004 |
53 |
6...9 |
| П121-5-55-d25-004 |
55 |
3.5...6 |
| П121-5-58-d25-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 28 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d28-004 |
40 |
28 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d28-004 |
51 |
9…12 |
| П121-5-53-d28-004 |
53 |
6...9 |
| П121-5-55-d28-004 |
55 |
3.5...6 |
| П121-5-58-d28-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 30 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d30-004 |
40 |
30 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d30-004 |
51 |
9…12 |
| П121-5-53-d30-004 |
53 |
6...9 |
| П121-5-55-d30-004 |
55 |
3.5...6 |
| П121-5-58-d30-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 32 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d32-004 |
40 |
32 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d32-004 |
51 |
9…12 |
| П121-5-53-d32-004 |
53 |
6...9 |
| П121-5-55-d32-004 |
55 |
3.5...6 |
| П121-5-58-d32-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 36 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d36-004 |
40 |
36 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d36-004 |
51 |
9…12 |
| П121-5-53-d36-004 |
53 |
6...9 |
| П121-5-55-d36-004 |
55 |
3.5...6 |
| П121-5-58-d36-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 38 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d38-004 |
40 |
38 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d38-004 |
51 |
9…12 |
| П121-5-53-d38-004 |
53 |
6...9 |
| П121-5-55-d38-004 |
55 |
3.5...6 |
| П121-5-58-d38-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 42 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d42-004 |
40 |
42 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d42-004 |
51 |
9…12 |
| П121-5-53-d42-004 |
53 |
6...9 |
| П121-5-55-d42-004 |
55 |
3.5...6 |
| П121-5-58-d42-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 45 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d45-004 |
40 |
45 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d45-004 |
51 |
9…12 |
| П121-5-53-d45-004 |
53 |
6...9 |
| П121-5-55-d45-004 |
55 |
3.5...6 |
| П121-5-58-d45-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 48 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d48-004 |
40 |
48 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d48-004 |
51 |
9…12 |
| П121-5-53-d48-004 |
53 |
6...9 |
| П121-5-55-d48-004 |
55 |
3.5...6 |
| П121-5-58-d48-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 50 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d50-004 |
40 |
50 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d50-004 |
51 |
9…12 |
| П121-5-53-d50-004 |
53 |
6...9 |
| П121-5-55-d50-004 |
55 |
3.5...6 |
| П121-5-58-d50-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 57 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d57-004 |
40 |
57 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d57-004 |
51 |
9…12 |
| П121-5-53-d57-004 |
53 |
6...9 |
| П121-5-55-d57-004 |
55 |
3.5...6 |
| П121-5-58-d57-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 60 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d60-004 |
40 |
60 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d60-004 |
51 |
9…12 |
| П121-5-53-d60-004 |
53 |
6...9 |
| П121-5-55-d60-004 |
55 |
3.5...6 |
| П121-5-58-d60-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 76 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d76-004 |
40 |
76 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d76-004 |
51 |
9…12 |
| П121-5-53-d76-004 |
53 |
6...9 |
| П121-5-55-d76-004 |
55 |
3.5...6 |
| П121-5-58-d76-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 83 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d83-004 |
40 |
83 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d83-004 |
51 |
9…12 |
| П121-5-53-d83-004 |
53 |
6...9 |
| П121-5-55-d83-004 |
55 |
3.5...6 |
| П121-5-58-d83-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 89 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d89-004 |
40 |
89 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d89-004 |
51 |
9…12 |
| П121-5-53-d89-004 |
53 |
6...9 |
| П121-5-55-d89-004 |
55 |
3.5...6 |
| П121-5-58-d89-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 102 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d102-004 |
40 |
102 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d102-004 |
51 |
9…12 |
| П121-5-53-d102-004 |
53 |
6...9 |
| П121-5-55-d102-004 |
55 |
3.5...6 |
| П121-5-58-d102-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 108 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d108-004 |
40 |
108 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d108-004 |
51 |
9…12 |
| П121-5-53-d108-004 |
53 |
6...9 |
| П121-5-55-d108-004 |
55 |
3.5...6 |
| П121-5-58-d108-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 114 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d114-004 |
40 |
114 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d114-004 |
51 |
9…12 |
| П121-5-53-d114-004 |
53 |
6...9 |
| П121-5-55-d114-004 |
55 |
3.5...6 |
| П121-5-58-d114-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 133 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d133-004 |
40 |
133 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d133-004 |
51 |
9…12 |
| П121-5-53-d133-004 |
53 |
6...9 |
| П121-5-55-d133-004 |
55 |
3.5...6 |
| П121-5-58-d133-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 159 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d159-004 |
40 |
159 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d159-004 |
51 |
9…12 |
| П121-5-53-d159-004 |
53 |
6...9 |
| П121-5-55-d159-004 |
55 |
3.5...6 |
| П121-5-58-d159-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 219 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d219-004 |
40 |
219 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d219-004 |
51 |
9…12 |
| П121-5-53-d219-004 |
53 |
6...9 |
| П121-5-55-d219-004 |
55 |
3.5...6 |
| П121-5-58-d219-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 273 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d273-004 |
40 |
273 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d273-004 |
51 |
9…12 |
| П121-5-53-d273-004 |
53 |
6...9 |
| П121-5-55-d273-004 |
55 |
3.5...6 |
| П121-5-58-d273-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 325 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d325-004 |
40 |
325 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d325-004 |
51 |
9…12 |
| П121-5-53-d325-004 |
53 |
6...9 |
| П121-5-55-d325-004 |
55 |
3.5...6 |
| П121-5-58-d325-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 377 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d377-004 |
40 |
377 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d377-004 |
51 |
9…12 |
| П121-5-53-d377-004 |
53 |
6...9 |
| П121-5-55-d377-004 |
55 |
3.5...6 |
| П121-5-58-d377-004 |
58 |
4...6.5 |
| Преобразователи для контроля труб диаметром 426 мм |
| Условное обозначение |
Угол призмы |
Диаметр контролируемых труб |
Диапазон контроля |
Эффективная частота |
Отношение С/Ш |
Габаритные размеры |
| град. |
мм |
мм |
МГц |
дБ |
мм |
| П121-5-40-d426-004 |
40 |
426 |
9…14 |
5±0,5 |
16 |
25 х 20 х 20 |
| П121-5-51-d426-004 |
51 |
9…12 |
| П121-5-53-d426-004 |
53 |
6...9 |
| П121-5-55-d426-004 |
55 |
3.5...6 |
| П121-5-58-d426-004 |
58 |
4...6.5 |

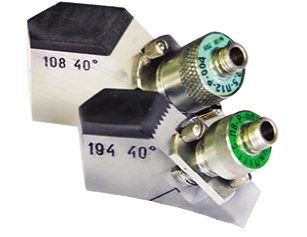

Специальные ультразвуковые контактные разборные преобразователи для контроля гибов труб
| Разборный преобразователь |
Резонатор |
Призма |
Внешний вид ПЭП |
| Условное обозначение ПЭП |
Условное обозначение резонатора |
Эффективная частота |
Диаметр ПЭ |
Угол призмы (хх) |
Диаметр контролируемых труб (yy) |
| МГц |
мм |
град. |
мм |
 |
| П121-2,5-хх-dyy-Р-004 |
П111-2,5-П12-Р-004 |
2,5±0,25 |
12 |
30, 40 |
57;60;76;83; 89; 102;108;114; 133;159;194; 219; 273; 377; 426 |
| П121-5-хх-dyy-Р-004 |
П111-5-П8-Р-004 |
5±0,5 |
8 |
| Тип разъема уточняйте при заказе (M8, Lemo). |
Полный перечень ультразвуковых преобразователей ПЭП для контроля гибов труб
| ПЭП для контроля гибов труб диаметром 57 мм |
| Условное обозначение ПЭП |
Условное обозначение резонатора |
Эффективная частота |
Диаметр пьезоэлемента ПЭ |
Угол призмы (хх) |
Диаметр контролируемых труб (yy) |
| МГц |
мм |
град. |
мм |
| П121-2,5-30-d57-Р-004 |
П111-2,5-П12-Р-004 |
2,5±0,25 |
12 |
30 |
57 |
| П121-2,5-40-d57-Р-004 |
40 |
| П121-5-30-d57-Р-004 |
П111-5-П8-Р-004 |
5±0,5 |
8 |
30 |
| П121-5-40-d57-Р-004 |
40 |
| ПЭП для контроля гибов труб диаметром 60 мм |
| Условное обозначение ПЭП |
Условное обозначение резонатора |
Эффективная частота |
Диаметр пьезоэлемента ПЭ |
Угол призмы (хх) |
Диаметр контролируемых труб (yy) |
| МГц |
мм |
град. |
мм |
| П121-2,5-30-d60-Р-004 |
П111-2,5-П12-Р-004 |
2,5±0,25 |
12 |
30 |
60 |
| П121-2,5-40-d60-Р-004 |
40 |
| П121-5-30-d60-Р-004 |
П111-5-П8-Р-004 |
5±0,5 |
8 |
30 |
| П121-5-40-d60-Р-004 |
40 |
| ПЭП для контроля гибов труб диаметром 76 мм |
| Условное обозначение ПЭП |
Условное обозначение резонатора |
Эффективная частота |
Диаметр пьезоэлемента ПЭ |
Угол призмы (хх) |
Диаметр контролируемых труб (yy) |
| МГц |
мм |
град. |
мм |
| П121-2,5-30-d76-Р-004 |
П111-2,5-П12-Р-004 |
2,5±0,25 |
12 |
30 |
76 |
| П121-2,5-40-d76-Р-004 |
40 |
| П121-5-30-d76-Р-004 |
П111-5-П8-Р-004 |
5±0,5 |
8 |
30 |
| П121-5-40-d76-Р-004 |
40 |
| ПЭП для контроля гибов труб диаметром 89 мм |
| Условное обозначение ПЭП |
Условное обозначение резонатора |
Эффективная частота |
Диаметр пьезоэлемента ПЭ |
Угол призмы (хх) |
Диаметр контролируемых труб (yy) |
| МГц |
мм |
град. |
мм |
| П121-2,5-30-d89-Р-004 |
П111-2,5-П12-Р-004 |
2,5±0,25 |
12 |
30 |
89 |
| П121-2,5-40-d89-Р-004 |
40 |
| П121-5-30-d89-Р-004 |
П111-5-П8-Р-004 |
5±0,5 |
8 |
30 |
| П121-5-40-d89-Р-004 |
40 |
| ПЭП для контроля гибов труб диаметром 108 мм |
| Условное обозначение ПЭП |
Условное обозначение резонатора |
Эффективная частота |
Диаметр пьезоэлемента ПЭ |
Угол призмы (хх) |
Диаметр контролируемых труб (yy) |
| МГц |
мм |
град. |
мм |
| П121-2,5-30-d108-Р-004 |
П111-2,5-П12-Р-004 |
2,5±0,25 |
12 |
30 |
108 |
| П121-2,5-40-d108-Р-004 |
40 |
| П121-5-30-d108-Р-004 |
П111-5-П8-Р-004 |
5±0,5 |
8 |
30 |
| П121-5-40-d108-Р-004 |
40 |
| ПЭП для контроля гибов труб диаметром 114 мм |
| Условное обозначение ПЭП |
Условное обозначение резонатора |
Эффективная частота |
Диаметр пьезоэлемента ПЭ |
Угол призмы (хх) |
Диаметр контролируемых труб (yy) |
| МГц |
мм |
град. |
мм |
| П121-2,5-30-d114-Р-004 |
П111-2,5-П12-Р-004 |
2,5±0,25 |
12 |
30 |
114 |
| П121-2,5-40-d114-Р-004 |
40 |
| П121-5-30-d114-Р-004 |
П111-5-П8-Р-004 |
5±0,5 |
8 |
30 |
| П121-5-40-d114-Р-004 |
40 |
| ПЭП для контроля гибов труб диаметром 133 мм |
| Условное обозначение ПЭП |
Условное обозначение резонатора |
Эффективная частота |
Диаметр пьезоэлемента ПЭ |
Угол призмы (хх) |
Диаметр контролируемых труб (yy) |
| МГц |
мм |
град. |
мм |
| П121-2,5-30-d133-Р-004 |
П111-2,5-П12-Р-004 |
2,5±0,25 |
12 |
30 |
133 |
| П121-2,5-40-d133-Р-004 |
40 |
| П121-5-30-d133-Р-004 |
П111-5-П8-Р-004 |
5±0,5 |
8 |
30 |
| П121-5-40-d133-Р-004 |
40 |
| ПЭП для контроля гибов труб диаметром 159 мм |
| Условное обозначение ПЭП |
Условное обозначение резонатора |
Эффективная частота |
Диаметр пьезоэлемента ПЭ |
Угол призмы (хх) |
Диаметр контролируемых труб (yy) |
| МГц |
мм |
град. |
мм |
| П121-2,5-30-d159-Р-004 |
П111-2,5-П12-Р-004 |
2,5±0,25 |
12 |
30 |
159 |
| П121-2,5-40-d159-Р-004 |
40 |
| П121-5-30-d159-Р-004 |
П111-5-П8-Р-004 |
5±0,5 |
8 |
30 |
| П121-5-40-d159-Р-004 |
40 |
| ПЭП для контроля гибов труб диаметром 194 мм |
| Условное обозначение ПЭП |
Условное обозначение резонатора |
Эффективная частота |
Диаметр пьезоэлемента ПЭ |
Угол призмы (хх) |
Диаметр контролируемых труб (yy) |
| МГц |
мм |
град. |
мм |
| П121-2,5-30-d194-Р-004 |
П111-2,5-П12-Р-004 |
2,5±0,25 |
12 |
30 |
194 |
| П121-2,5-40-d194-Р-004 |
40 |
| П121-5-30-d194-Р-004 |
П111-5-П8-Р-004 |
5±0,5 |
8 |
30 |
| П121-5-40-d194-Р-004 |
40 |
| ПЭП для контроля гибов труб диаметром 219 мм |
| Условное обозначение ПЭП |
Условное обозначение резонатора |
Эффективная частота |
Диаметр пьезоэлемента ПЭ |
Угол призмы (хх) |
Диаметр контролируемых труб (yy) |
| МГц |
мм |
град. |
мм |
| П121-2,5-30-d219-Р-004 |
П111-2,5-П12-Р-004 |
2,5±0,25 |
12 |
30 |
219 |
| П121-2,5-40-d219-Р-004 |
40 |
| П121-5-30-d219-Р-004 |
П111-5-П8-Р-004 |
5±0,5 |
8 |
30 |
| П121-5-40-d219-Р-004 |
40 |
| ПЭП для контроля гибов труб диаметром 273 мм |
| Условное обозначение ПЭП |
Условное обозначение резонатора |
Эффективная частота |
Диаметр пьезоэлемента ПЭ |
Угол призмы (хх) |
Диаметр контролируемых труб (yy) |
| МГц |
мм |
град. |
мм |
| П121-2,5-30-d273-Р-004 |
П111-2,5-П12-Р-004 |
2,5±0,25 |
12 |
30 |
273 |
| П121-2,5-40-d273-Р-004 |
40 |
| П121-5-30-d273-Р-004 |
П111-5-П8-Р-004 |
5±0,5 |
8 |
30 |
| П121-5-40-d273-Р-004 |
40 |
| ПЭП для контроля гибов труб диаметром 325 мм |
| Условное обозначение ПЭП |
Условное обозначение резонатора |
Эффективная частота |
Диаметр пьезоэлемента ПЭ |
Угол призмы (хх) |
Диаметр контролируемых труб (yy) |
| МГц |
мм |
град. |
мм |
| П121-2,5-30-d325-Р-004 |
П111-2,5-П12-Р-004 |
2,5±0,25 |
12 |
30 |
325 |
| П121-2,5-40-d325-Р-004 |
40 |
| П121-5-30-d325-Р-004 |
П111-5-П8-Р-004 |
5±0,5 |
8 |
30 |
| П121-5-40-d325-Р-004 |
40 |
| ПЭП для контроля гибов труб диаметром 377 мм |
| Условное обозначение ПЭП |
Условное обозначение резонатора |
Эффективная частота |
Диаметр пьезоэлемента ПЭ |
Угол призмы (хх) |
Диаметр контролируемых труб (yy) |
| МГц |
мм |
град. |
мм |
| П121-2,5-30-d377-Р-004 |
П111-2,5-П12-Р-004 |
2,5±0,25 |
12 |
30 |
377 |
| П121-2,5-40-d377-Р-004 |
40 |
| П121-5-30-d377-Р-004 |
П111-5-П8-Р-004 |
5±0,5 |
8 |
30 |
| П121-5-40-d377-Р-004 |
40 |
| ПЭП для контроля гибов труб диаметром 426 мм |
| Условное обозначение ПЭП |
Условное обозначение резонатора |
Эффективная частота |
Диаметр пьезоэлемента ПЭ |
Угол призмы (хх) |
Диаметр контролируемых труб (yy) |
| МГц |
мм |
град. |
мм |
| П121-2,5-30-d426-Р-004 |
П111-2,5-П12-Р-004 |
2,5±0,25 |
12 |
30 |
426 |
| П121-2,5-40-d426-Р-004 |
40 |
| П121-5-30-d426-Р-004 |
П111-5-П8-Р-004 |
5±0,5 |
8 |
30 |
| П121-5-40-d426-Р-004 |
40 |
Специальные ультразвуковые контактные наклонные разборные преобразователи
| Разборный преобразователь |
Резонатор |
| Условное обозначение ПЭП |
Диапазон контроля по образцу СО-1 |
Угол ввода по образцу СО-2 |
Условное обозначение резонатора |
Эффективная частота |
Диаметр пьезоэлемента |
Внешний вид ПЭП |
| мм |
град. |
МГц |
мм |
| П121-2,5-40-Р-004* |
5-50 |
40±2 |
П111-2,5-П12-Р-003 |
2,5±0,25 |
12 |
 |
| П121-2,5-45-Р-004* |
5-50 |
45±2 |
| П121-2,5-50-Р-004* |
5-50 |
50±2 |
| П121-2,5-60-Р-004* |
5-45 |
60±2 |
| П121-2,5-65-Р-004* |
5-45 |
65±2 |
| П121-2,5-70-Р-004* |
5-40 |
70±2 |
| Тип разъема уточняйте при заказе (M8, Lemo), Резонаторы и призмы возможно заказать отдельно. |
Ультразвуковые контактные наклонные совмещенные преобразователи поверхностной волны с углом ввода 900
| Условное обозначение |
Эффективная частота |
Габаритные размеры,не более |
Внешний вид ПЭП |
| МГц |
мм |
| П121-1,25-90-М-004 |
1,12...1,38 |
40 х 23 х 30 |
 |
| П121-1,8-90-М-004 |
1,62...1,98 |
40 х 23 х 30 |
| П121-2,5-90-М-004 |
2,25...2,75 |
40 х 23 х 30 |
| П121-5-90-М-004 |
4,5...5,5 |
25 х 20 х 20 |
| Тип разъема уточняйте при заказе (M8, Lemo) |
Если в этом списке не нашли интересующий Вас ПЭП! Напишите нам и мы подберем или изготовим преобразователь под ваши задачи!
