Отраслевой настроечный образец с угловыми отражателями типа «зарубка» (плоской формы)
Общие сведения
Настроечный образец типа «Зарубка» предназначен для определения длительности развертки, предельной чувствительности дефектоскопа, эквивалентных размеров дефектов при контроле наклонными преобразователями плоских изделий, труб большого диаметра и т.д.
Технические характеристики
Название НО | Область применения и назначение | Размер зарубки* bxh, ммхмм | Шероховатость рабочей поверхности*, мкм | Скорость распространения продольных УЗВ в образце, м/с | Материал* |
СОП типа «Зарубка» | Энергетический сектор, газоснабжения (газораспределение), горнорудная промышленность, угольная промышленность, нефтяная и газовая промышленность, оборудование взрывопожароопасных и химически опасных производств, железнодорожный транспорт, промышленное и гражданское строительство, подъемные сооружения, предназначен для определения длительности развертки, предельной чувствительности дефектоскопа, эквивалентных размеров дефектов при контроле наклонными преобразователями трубных изделий, используется с дефектоскопом: УД3-71; УД4-76; УД4-86 и др. |
2,0х0,8; 2,0х1,0; 2,0х1,5; 2,0х2,0; 2,5х2,0; 3,0х2,5 и др. | Rа 1,25 | 5900-6200 | сталь |
*- марка стали, габаритные размеры, размеры угловых отражателей, определяются потребителем при заказе (согласно нормативному документу на контроль) |

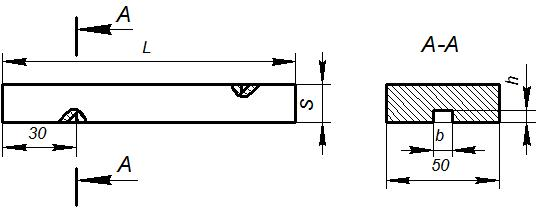

Рисунок – эскиз настроечного образца с угловыми отражателями типа «Зарубка»
