УЛЬТРАЗВУКОВЫЕ НАСТРОЕЧНЫЕ ОБРАЗЦЫ

Настроечный образец с плоскодонными отверстиями типа «Ступенька»

Общие сведения

Настроечный образец типа «Ступенька» предназначен для определения предельной чувствительности дефектоскопа, эквивалентных размеров дефектов.

Технические характеристики

Название НО Область применения и назначение Параметры дефектов* Шероховатость рабочей поверхности*, мкм Скорость распространения продольных УЗВ в образце, м/с Материал*
Диаметр плоскодонных отверстий, мм Глубина сверления, мм
«Ступенька» Энергетический сектор, газоснабжения (газораспределение), горнорудная промышленность, угольная промышленность, нефтяная и газовая промышленность, оборудование взрывопожароопасных и химически опасных производств, железнодорожный транспорт,промышленное и гражданское строительство, подъемные сооружения, предназначен для определения предельной чувствительности дефектоскопа, эквивалентных размеров дефектов, используется с дефектоскопом:
УД3-71;
УД4-76;
УД4-86 и др.
1,0; 1,2; 1,5;2,0;2,5; 3,0; 3,2;4,0; 5,0 15,0 - 20,0 Rа 1,25 5900±59 сталь 20,
сталь 45,
и др.
*- марка стали, количество, размеры ПО, глубина залегания ПО,определяются потребителем при заказе (согласно нормативному документу на контроль)

Настроечный образец типа "ступенька"

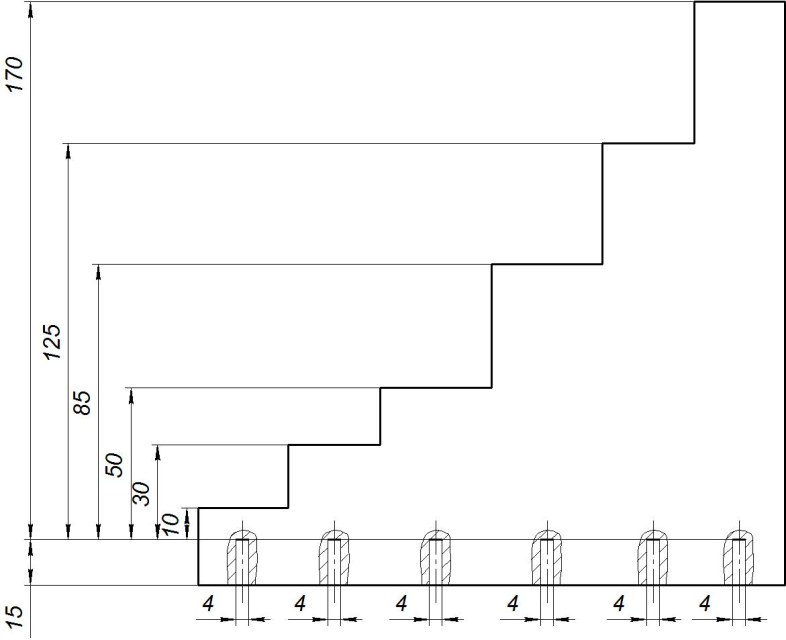

Рисунок – эскиз настроечного образца типа «Ступенька»
