Настроечный образец с плоскодонными отверстиями типа «Клин»
Общие сведения
Настроечный образец с плоскодонными отверстиями типа «Клин» предназначен для определения предельной чувствительности дефектоскопа, эквивалентных размеров дефектов.
Технические характеристики
| Название НО | Область применения и назначение | Параметры дефектов* | Шероховатость рабочей поверхности*, мкм | Скорость распространения продольных УЗВ в образце, м/с | Материал* | |
| Диаметр плоскодонных отверстий, мм | Глубина сверления, мм | |||||
| СОП типа «Клин» | Энергетический сектор, газоснабжения (газораспределение), горнорудная промышленность, угольная промышленность, нефтяная и газовая промышленность, оборудование взрывопожароопасных и химически опасных производств , железнодорожный транспорт, промышленное и гражданское строительство, подъемные сооружения, предназначен для определения предельной чувствительности дефектоскопа, эквивалентных размеров дефектов, используется с дефектоскопом: УД3-71; УД4-76; УД4-86 и др. |
1,0; 1,2; 1,5;2,0;2,5; 3,0; 3,2;4,0; 5,0 | 15,0 - 20,0 | Rа 1,25 | 5900±59 | сталь 20, сталь 45, и др. |
| *- марка стали, количество, размеры ПО, глубина залегания ПО, определяются потребителя при заказе (согласно нормативному документу на контроль) | ||||||

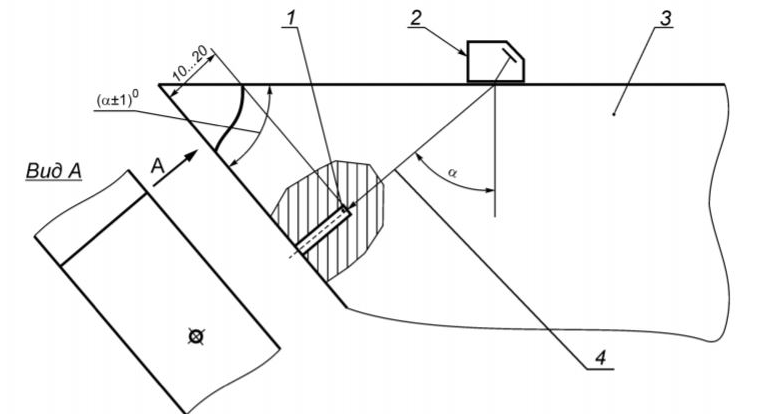

1-отражатель плоскодонный, 2- преобразователь, 3-блок из контролируемого материала, 4-акустическая ось
Рисунок 1 – эскиз настроечного образца типа «Клин»
