Мера (стандартный образец) СО -3Р предназначен для настройки и проверки основных параметров ультразвукового контроля в соответствии c ГОСТ 18576, ГОСТ 14782-86 (отменен на территории РФ).
Технические характеристики
Название меры | Область применения и назначение | Параметры дефектов | Шероховатость рабочей поверхности, мкм | Скорость распространения продольных УЗВ в образце, м/с | Материал | |
Диаметр, мм | Глубина, мм | |||||
СО-3Р | Нефтегазовая, химическая, машиностроительная промышленности, транспорт идр., предназначен для определения условной чувствительности, мертвой зоны, погрешности глубиномера, угла ввода луча, ширины основного лепестка диаграммы направленности, определения точки выхода ультразвукового луча, длины стрелы преобразователя, определения времени распространения ультразвуковых колебаний в призме, а также для определения предельной чувствительности, используется с дефектоскопом: УД3-71;УД4-76;УД4-86;УД4-94-ОКО-01 и др. | 2,0 (4 сквозных цилиндрических отверстия, для проверки параметров настройки) |
30,0 | Rа 2,5 | 5900±18(при t=20±5°С) | сталь 20 |
6,0 (сквозное, боковое цилиндрическое отверстие для определения угла ввода луча, ширины основного лепестка диаграммы направленности, условной и предельной чувствительности) |
30,0 |

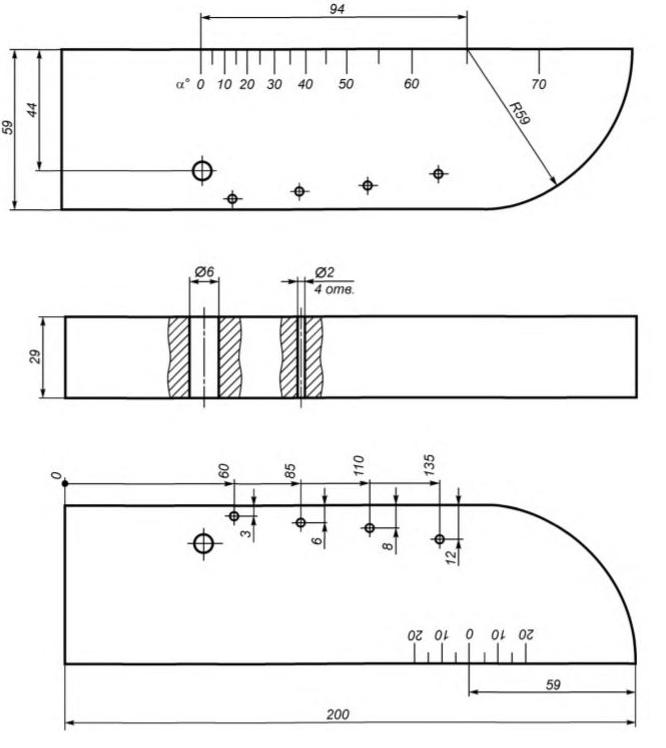

Рисунок – эскиз меры СО-3Р
