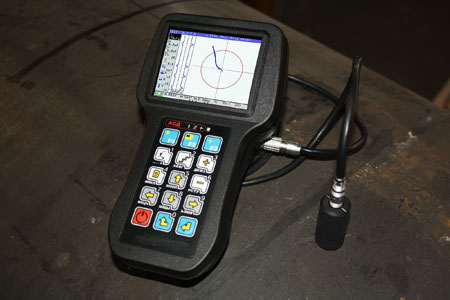

Дефектоскоп вихретоковый ВД3-81 Eddycon относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.).
ПРИМЕНЯЕТСЯ В СЛЕДУЮЩИХ ОТРАСЛЯХ ПРОМЫШЛЕННОСТИ:
• АВИАЦИОННАЯ
контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции, различного рода отверстия и т.д. );
• НЕФТЕГАЗОВАЯ
контроль трубопроводов, лопаток турбин ГРС, сосудов под давлением и т.д.;
• ХИМИЧЕСКАЯ
контроль трубопроводов, промышленных резервуаров и т.д.;
• ЭНЕРГЕТИЧЕСКАЯ
контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.;
• МАШИНОСТРОИТЕЛЬНАЯ
контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, и т.д.
Преимущества дефектоскопа
Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
специализированному программному обеспечению;
режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой
информации на принтере, а также для загрузки программ настроек из ПК в память дефектоскопа);
возможность условной оценки глубины дефекта;
световая и звуковая сигнализация дефекта;
простота в работе благодаря интуитивно-понятному интерфейсу;
малые массогабаритные показатели.
Отличительные особенности дефектоскопа
цветной высококонтрастный TFT дисплей;
система АСД: 4 трехцветных светодиода, звуковая сигнализация;
возможность работы в двухчастотном режиме;
упрощенная процедура калибровки прибора на стандартных образцах;
возможность подключения датчика пути и сканера вихретокового ротационного;
возможность быстрого измерения отношения сигнал/шум;
поддержка USB;
низкотемпературное исполнение прибора (от - 30С).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СЕРВИСНЫЕ ФУНКЦИИ ПРИБОРА
Возможность выявления дефектов глубиной – от 0,1 мм и раскрытием – от 0,002 мм;
диапазон установки рабочих частот составляет – от 50 Гц до 12 МГц;
напряжения выхода генератора (удвоенная амплитуда) – от 0,5 В до 6 В;
изменение фазы сигнала (диапазон вращения сигнала от 0° до 360° с шагом 0,1˚, 1°, 10°);
частота выборок – до 8 кГц;
цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);
отображение вихретокового сигнала: а) комплексная плоскость – позволяет выделять дефекты на фоне помех путем анализа формы сигнала;
б) создание смесей двух каналов, может применяется для подавления мешающих факторов и уменьшения их влияния на результаты контроля
(для смешивания оператор может выбрать один из 5-ти алгоритмов: суммирование, вычитание, суммирование с инверсией по
горизонтали, суммирование с инверсией по вертикали и произведение).

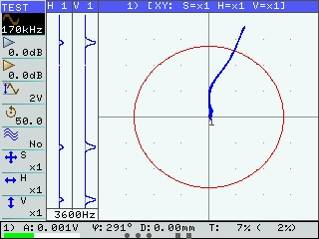

а)

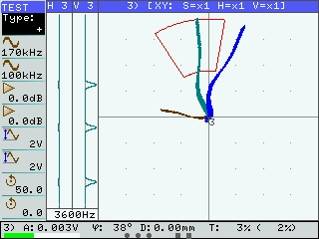

б)
два режима работы прибора: день – применяется при работе в слабоосвещенных местах с недостаточной видимостью;
ночь – применяется при работе в местах с ярким освещением, для увеличения контрастности дисплея;
время установления рабочего режима дефектоскопа – не более одной минуты;
функция автоочистки экрана (регулируемое время очистки экрана через 0,1 с; 0,5 с; 1 с; 2 с; 3 с; 4 с);
встроенные часы и календарь;
подсветка экрана и регулировка яркости экрана;
контроль перегрузки входного тракта;
контроль степени разряда аккумулятора;

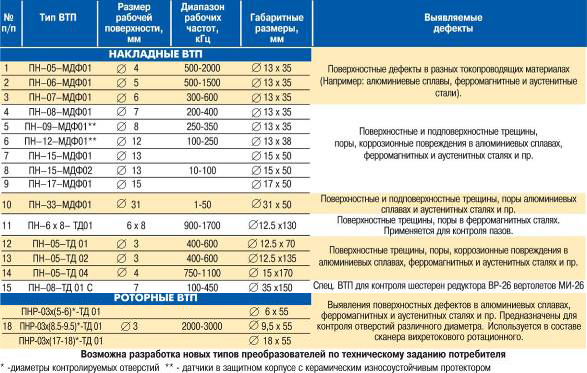

возможность подключения и работы с ВТП следующего типа:
дифференциальный ВТП;
дифференциальный ВТП, включенный по схеме моста;
дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой;
дифференциальный ВТП, трансформаторного типа;
абсолютный (параметрический) ВТП;
абсолютный ВТП трансформаторного типа.
возможность подключения сканера вихретокового ротационного, для контроля отверстий и специализированных сканеров;
дружественный мультиязычный интерфейс;
время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей – не менее 5,5 часов;
полный средний срок службы не менее 10 лет;
электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением
12 В и номинальной емкостью 2700 мА*час;
масса дефектоскопа с аккумуляторной батареей - не более 0,8 кг;
габаритные размеры дефектоскопа не более 188 мм x107 мм x 78 мм.
ПРИМЕРЫ ПРИМЕНЕНИЯ ДЕФЕКТОСКОПА
Контроль болтовых отверстий при помощи сканера вихретокового ротационного

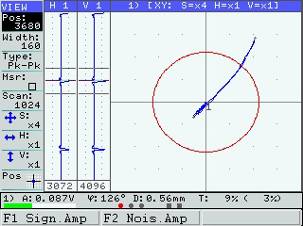

Вид сигнала от естественного дефекта типа трещина глубиной 0,56 мм в болтовом отверстии авиационного колеса
Круговая развертка позволяет дефектоскописту определить местоположение дефекта в отверстии
Контроль литья

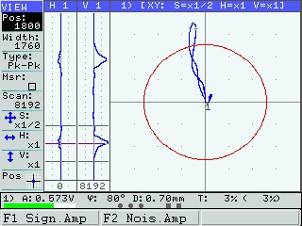

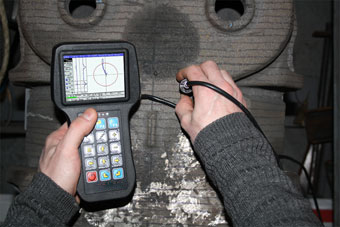

Усталостная трещина глубиной 0,7 мм обнаруженная при контроле надрессорной балки модели 18-100
Использование специализированных преобразователей ПН-12-МДФ 01 и ПН-09-МДФ 01 в защитных корпусах в комплексе
с блоком АСД и цифровой обработкой сигналов позволит отстроиться от мешающих факторов, таких как шероховатость,
краевой эффект, отрыв ВТП от поверхности объекта контроля и др.

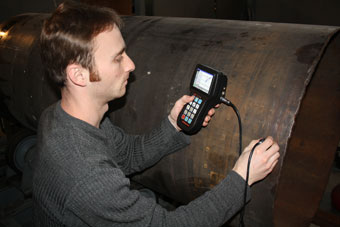

Контроль трубопроводов различного назначения
Сигналы с участка магистрального газопровода со стресс-коррозионным повреждением полученные дефектоскопом ВД3-81
Eddycon через слой изоляционного покрытия толщиной 6 мм
Проведение основного либо подтверждающего контроля тела труб с применением дефектоскопа ВД3-81 Eddycon
позволит оценить степень повреждения трубы и ее пригодность к дальнейшей эксплуатации
Программное обеспечение
Проведение основного либо подтверждающего контроля тела труб с применением дефектоскопа ВД3-81 Eddycon позволит
оценить степень повреждения трубы и ее пригодность к дальнейшей эксплуатации.
Основными преимуществами использования программы являются:
Интуитивно понятный интерфейс;
Удобный просмотр результатов контроля для каждой из частот (Частота №1, Частота №2 и Смесь);
Возможность создания и хранения электронных отчетов.
выдача данных по обнаруженному дефекту, а именно:
координата расположения дефекта на дефектограмме;
амплитуда и фаза сигнала;
глубина дефекта.
Сформированный электронный отчет содержит все основные данные о проведенном контроле, а именно:
Информацию об организации, подразделении НК и дефектоскописте, проводившем контроль;
наименование объекта контроля;
все параметры настройки дефектоскопа на момент проведения контроля;
параметры сигнала от дефекта (амплитуда, фаза, глубина дефекта);
сигнал от дефекта в комплексной плоскости и на ленточных диаграммах;
дата проведения контроля
Возможно создание других форм отчетов по согласованию с Заказчиком.
Основные технические характеристики
Диапазон частот
кГц
от 0,05 до 12000
Усиление
дБ
70
Напряжение питания преобразователя
В
0,5, 1, 2, 4, 6
Частота выборок
Гц
8000
Фильтр
Гц
НЧ от 1 до 4000;
ВЧ от 1 до 4000;
Полосовой фильтр;
Дифференцирующий;
Усредняющий
