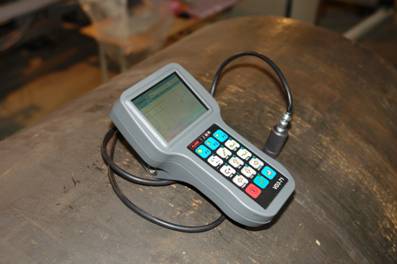

Дефектоскоп вихретоковый ВД3-71 НК-IVУ относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом деталей и узлов локомотивов и моторвагонного подвижного состава на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.). Прибор зарегисрирован в Государственном Реестре средств измерений под № 32726-06 и Реестре средств измерений, допущенных к применению в ОАО "РЖД" в разделе "Средства измерений общеотраслевого применения" под № МТ 068.2011. Дефектоскопом ВД3-71 НК-IVУ производится контроль деталей и узлов локомотивов и моторвагонного подвижного состава в соответствии с РД 32.150-2000 (Изменение №4) "Вихретоковый метод неразрушающего контроля деталей вагонов".
Преимущества дефектоскопа
Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
специализированному программному обеспечению;
режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой
информации на принтере, а также для загрузки программ настроек из ПК в память дефектоскопа);
возможность условной оценки глубины дефекта;
световая и звуковая сигнализация дефекта;
простота в работе благодаря интуитивно-понятному интерфейсу;
малые массогабаритные показатели.
Отличительные особенности дефектоскопа
цветной высококонтрастный TFT дисплей;
система АСД: 4 трехцветных светодиода, звуковая сигнализация;
возможность работы в двухчастотном режиме;
упрощенная процедура калибровки прибора на стандартных образцах;
возможность подключения датчика пути и сканера вихретокового ротационного;
возможность быстрого измерения отношения сигнал/шум;
поддержка USB;
низкотемпературное исполнение прибора (от - 30С).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА
Возможность выявления дефектов глубиной – от 0,1 мм и раскрытием – от 0,002 мм;
диапазон установки рабочих частот составляет – от 500 Гц до 6 МГц;
напряжения выхода генератора (удвоенная амплитуда) – от 0,5 В до 6 В;
изменение фазы сигнала (диапазон вращения сигнала от 0° до 360° с шагом 1º, 10°, 100°);
ПРИМЕРЫ ПРИМЕНЕНИЯ ДЕФЕКТОСКОПА

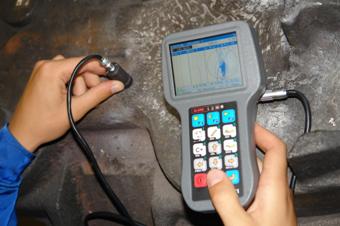

Усталостная трещина глубиной 0,7 мм обнаруженная при контроле надрессорной балки модели 18-100
Использование специализированных преобразователей в комплексе с
блоком АСД и цифровой обработкой сигналов позволит отстроиться от мешающих факторов,
таких как шероховатость, краевой эффект, отрыв ВТП от поверхности объекта контроля и др.
