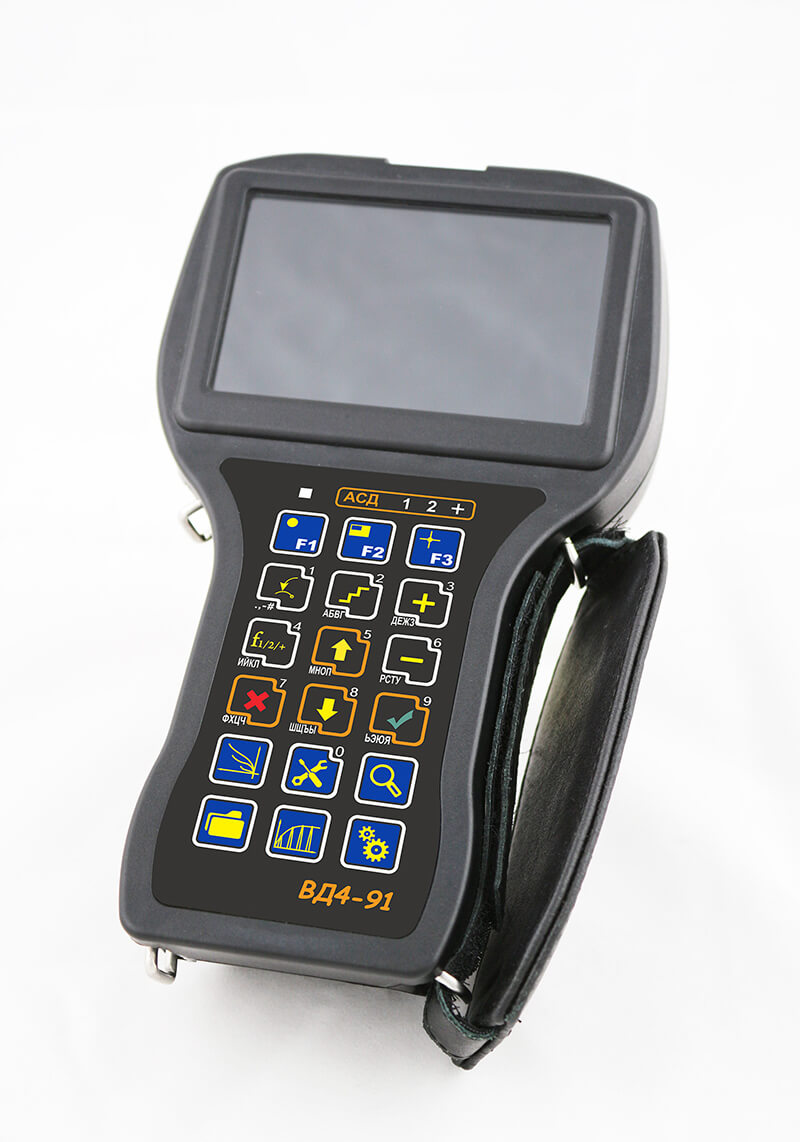

Дефектоскоп вихретоковый портативный ВД 4-91

Запросить стоимость Брошюра

Назначение ВД4-91

Прибор ВД4-91 относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.), а также для измерения проводимости и толщины. Дефектоскоп находится на стадии внесения в реестр средств измерений (СИ) Российской Федерации.

Применяется в следующих отраслях промышленности:

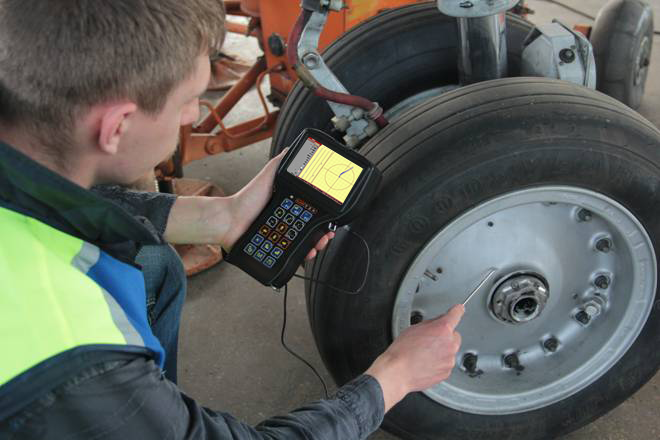

  • Контроль портативным вихретоковым дефектоскопом ВД4-91 авиационного колеса Авиационная
    контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции, различного рода отверстия и т.д. );
  • Нефтегазовая
    контроль трубопроводов, лопаток турбин ГРС, сосудов под давлением и т.д.;
  • Химическая
    контроль трубопроводов, промышленных резервуаров и т.д.;
  • Энергетическая
    контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.;
  • Машиностроительная
    контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, и т.д.;

Преимущества дефектоскопа

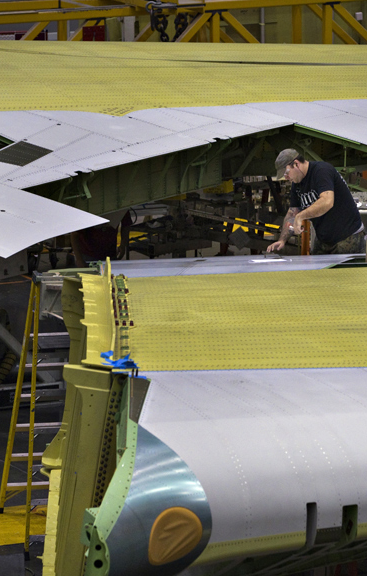

  • Контроль портативным вихретоковым дефектоскопом ВД4-91 обшивки самолета Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
  • сохранение в памяти дефектоскопа большого количества настроек и результатов контроля;
  • режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПК в память дефектоскопа);
  • наличие датчика температуры и выносной кнопки баланс;
  • возможность условной оценки глубины и протяженности дефекта;
  • легкосъёмная аккумуляторная батарея;
  • время непрерывной работы от аккумуляторной батареи – 8 часов;
  • световая и звуковая сигнализация дефекта;
  • простота в работе благодаря интуитивно-понятному интерфейсу;
  • малые массогабаритные показатели.

Отличительные особенности дефектоскопа

  • цветной высококонтрастный TFT дисплей;
  • система АСД: 4 трехцветных светодиода, звуковая сигнализация;
  • возможность работы в двухчастотном режиме;
  • упрощенная процедура калибровки прибора на стандартных образцах;
  • возможность подключения датчика пути и сканера вихретокового ротационного;
  • возможность быстрого измерения отношения сигнал/шум;
  • поддержка USB.

Возможности и сервисные функции прибора

  • Порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» в мере 2353.08 при работе с вихретоковым преобразователем SS1.5M05DA0: глубина – 0,1 мм; ширина – 0,1 мм;
  • цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);
  • отображение вихретокового сигнала: а) комплексная плоскость – позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей двух каналов, может применяется для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 4-х алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали и суммирование с инверсией по вертикали).

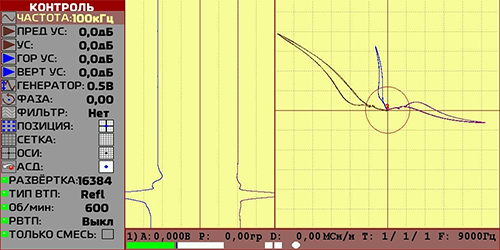

комплексная плоскость – позволяет выделять дефекты на фоне помех путем анализа формы сигнала

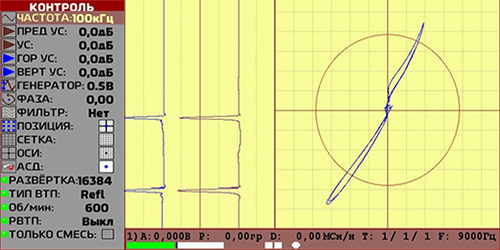

создание смесей двух каналов, может применяется для подавления мешающих факторов и уменьшения их влияния на результаты контроля

а)



б)

  • три режима работы прибора: день – применяется при работе в слабоосвещенных местах с недостаточной видимостью; ночь – применяется при работе в местах с ярким освещением, для увеличения контрастности дисплея; стандарт – стандартная схема
  • время установления рабочего режима дефектоскопа – не более одной минуты;
  • встроенные часы и календарь;
  • подсветка экрана и регулировка яркости экрана;
  • контроль перегрузки входного тракта;
  • контроль степени разряда аккумулятора;
  • возможность подключения и работы с ВТП следующего типа:
    • дифференциальный ВТП;
    • дифференциальный ВТП, включенный по схеме моста;
    • дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой;
    • дифференциальный ВТП, трансформаторного типа;
    • абсолютный (параметрический) ВТП;
    • абсолютный ВТП трансформаторного типа.

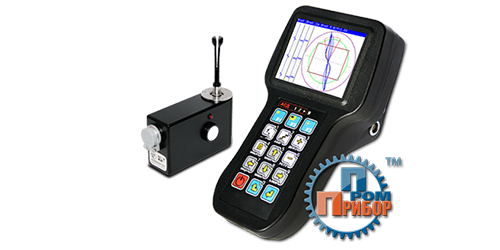

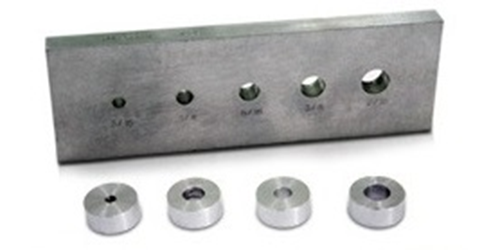

  • возможность подключения сканера вихретокового ротационного, для контроля отверстий и специализированных сканеров;

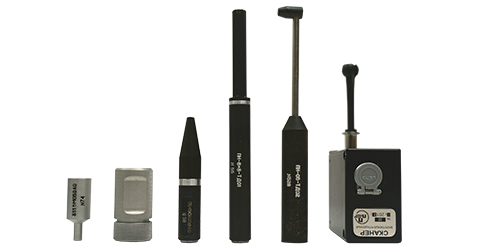

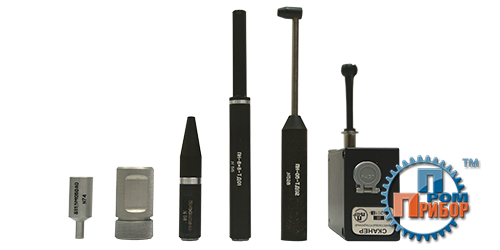

Вихретоковые серийные преобразователи и ротационный сканер

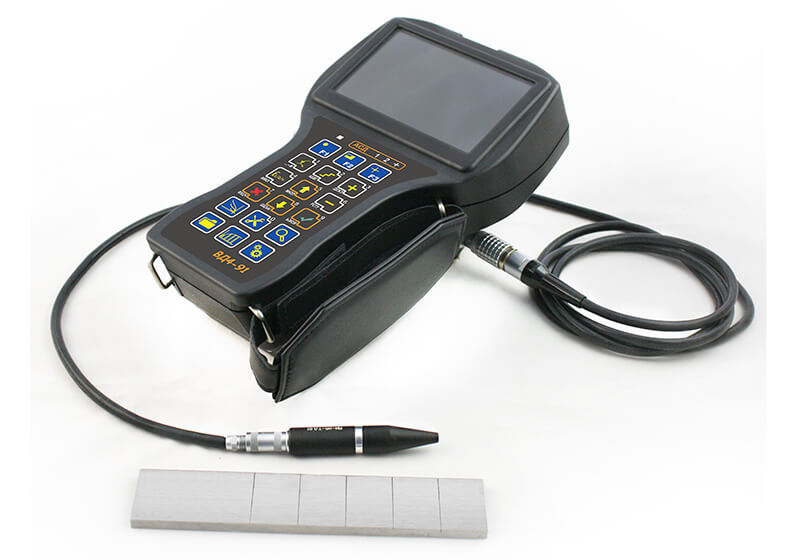

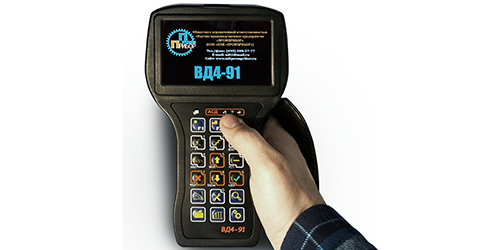

Вихретоковый портативный дефектоскоп ВД4-91, вид сверху

  • дружественный мультиязычный интерфейс;
  • время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей – не менее 8 часов;
  • полный средний срок службы не менее 10 лет;
  • электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В;
  • рабочий диапазон температур – от -20 ˚С до +40 ˚С;
  • масса дефектоскопа с аккумуляторной батареей - не более 0,9 кг;
  • габаритные размеры дефектоскопа не более 230 x 135 x 98 мм.

Основные технические характеристики вихретокового дефектоскопа ВД4-91

Порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» в мере 2353.08 при работе с вихретоковым преобразователем SS1.5M05DA0 глубина – 0,1 мм, ширина – 0,1 мм
Пределы допустимого отклонения установки пороговой глубины дефектов (в интервале значений глубины от 0,5 до 3,0 мм) ± 0,2 мм
Диапазон установки рабочих частот от 10 Гц до 10Мгц
Установка максимальной частоты выборки / дискретизации 10 кГц / 10000 выборок в секунду
Установка диапазона регулирования напряжения сигнала возбуждения ВТП (удвоенная амплитуда) 0,5; 1,0; 2,0; 4,0; 6,0; В
Диапазон установки коэффициента предусиления от минус 6 до 40 дБ с шагом 0,1; 1,0; 10,0 дБ
Диапазон установки коэффициента усиления от 0 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ
Регулирование усиления по горизонтали от минус 30 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ
Регулирование усиления по вертикали от минус 30 до 30 дБ с шагом 0,1; 1,0; 10,0 дБ
Фильтр - нижних частот НЧ;- верхних частот ВЧ;- полосовой фильтр;- дифференцирующий;- усредняющий.
Подключаемые ВТП

- дифференциальный ВТП;
- дифференциальный ВТП, включенный по схеме моста;
- дифференциальный ВТП, трансформаторного типа, с заземленной средней точкой;
- дифференциальный ВТП, трансформаторного типа;- абсолютный (параметрический) ВТП;
- абсолютный ВТП трансформаторного типа;
- сканера вихретокового ротационного и ручного датчика пути (ДП).

Цифровой масштаб Общий: от 1/16 до 16, с шагом 6 дБ По горизонтали: от 1/8 до 8, с шагом 6 дБ По вертикали: от 1/8 до 8, с шагом 6 дБ
Вращение фазы от 0 до 360, град.
Разъем для подключения ВТП Lemo ERA.00.250CLL (параметрический ВТП); Lemo EGG.2B.312CLL (для подключения ВТП и вихретокового ротационного сканера)
Дисплей Цветной TFT
Разрешение экрана 800х480, точек
Режимы отображения сигнала Комплексная плоскость – X(y); Временная развертка – X(t), Y(t).
Типы пороговых уровней Круг, Порог, Сектор, Отсечка
Аккумуляторная батарея 12В
Время работы от батареи не менее 8 час.
Температурное применение прибора от -20 до +40 °С
Защита от воздействия окружающей среды IP 64
Габаритные размеры 230х135х98, мм
Масса с аккумуляторной батареей не более 0,9 кг.

Линейка серийных преобразователей для вихретокового дефектоскопа ВД4-91

Тип ВТП* Размер рабочей
Поверхности, мм
Диапазон рабочих
частот, кГц
Габаритные
размеры, мм
Выявляемые дефекты
1. SS1.5M05DA0 ø 5 500-2000 ø 13×35 Поверхностные дефекты в разных токопроводящих материалах (Например: алюминиевые сплавы, ферромагнитные и аустенитные стали).
2. SS650K06DA0 ø 6 500-1500 ø 13×35
3. SS400K07DA0 ø 7 300-600 ø 13×35
4. SS300K08DA0 ø 8 200-400 ø 13×35
5. SS340K09DA0 ø 9 250-400 ø 13×35 Поверхностные и подповерхностные трещины, поры, коррозионные повреждения в алюминиевых сплавах, ферромагнитных и аустенитных сталях и пр.
6. SS170K13DA0 ø 13 100-250 ø 13×35
7. SS50K15DA0 ø 15 50-150 ø 13×50
8. SS10K33DA0 ø 33 1-100 ø 33×50
9. SU450K3А6х8A0 6×8 900-1700 ø 12,5×130 Поверхностные трещины в прямоугольных пазах изделий выполненных из ферромагнитных и аустенитных сталей и пр.
10. SU450K05DA0 ø 5 400-600 ø 12,5×70 Поверхностные трещины, в алюминиевых сплавах, ферромагнитных и аустенитных сталях и пр.
11. SU450K5А05DA0 ø 5 400-600 ø 12,5×135
12. SU1.8М3.5DSS0 ø 3,5 1000-1900 ø 9,6×55 Поверхностные трещины, в алюминиевых сплавах, титановых сплавах и пр.
13. SU1.8М3А3.5DSS0 ø 3,5 1000-1900 ø 9,6×160
14. SU450K05DA4 ø 5 750-1100 ø 15×170 Специализированные ВТП для контроля шестерен редуктора ВР-26 вертолетов МИ-26
15. SU300K08DA0 ø 8 100-450 ø 35×150
16. SU350K6x0.5DA1 6×0,5 350-600 ø 12×61 Контроль на наличие поверхностных трещин в метрической резьбе с шагом 2 мм выполненной на изделиях из ферромагнитного материала. Применяется со сканером СКВ-МР-01.
17. SU350K6x0.5DA2 6×0,5 350 Контроль на наличие поверхностных трещин в метрической резьбе с шагом 4 мм выполненной на изделиях из ферромагнитного материала. Применяется со сканером СКВ-МР-02.
18. SU350K6x0.5DA3 6×0,5 350 Контроль на наличие поверхностных трещин в метрической резьбе с шагом 6,35 мм выполненной на изделиях из ферромагнитного материала. Применяется со сканером СКВ-МР-03.
19. SU350K6x0.5DA4 6×0,5 350 Контроль на наличие поверхностных трещин в метрической резьбе с шагом 1,5 мм выполненной на изделиях из ферромагнитного материала. Применяется со сканером СКВ-МР-04.
20. SU350K6x0.5DA5 6×0,5 350 Контроль на наличие поверхностных трещин в метрической резьбе с шагом 5,08 мм выполненной на изделиях из ферромагнитного материала. Применяется со сканером СКВ-МР-05.
21. RO1.7M5A«Х»**DRD0 от ø3,1 до ø 25,4 1000-3500 Жёсткий металлический корпус. Выявления поверхностных дефектов в отверстиях деталей выполненных из алюминиевых сплавов, ферромагнитных и аустенитных сталей.
22. RO1.7M5A«Х»**DFD0 от ø3,1 до ø 25,4 1000-3500 Раздвижные ВТП в пластиковом корпусе. Выявления поверхностных дефектов в отверстиях деталей выполненных из алюминиевых сплавов, ферромагнитных и аустенитных сталей.
23. SU30К16DD0 ø 16 30-200 ø 50×55 Специализированный преобразователь для выявления поверхностных трещин в шпагах для фехтования, выполненных из аустенитных сталей.

*  Рекомендованный перечень преобразователей

** Где «Х» диаметр рабочей поверхности ВТП

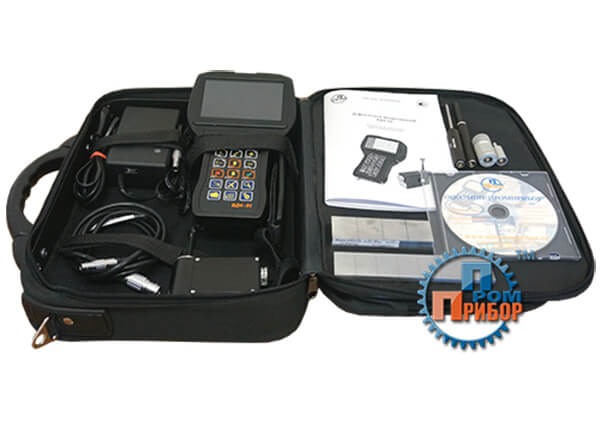

Комплект поставки вихретокового дефектоскопа ВД4-91 “Базовый”



Наименование

Количество, ед.

Блок електронный ВД4-91 (разъем Lemo 12)

1ед.

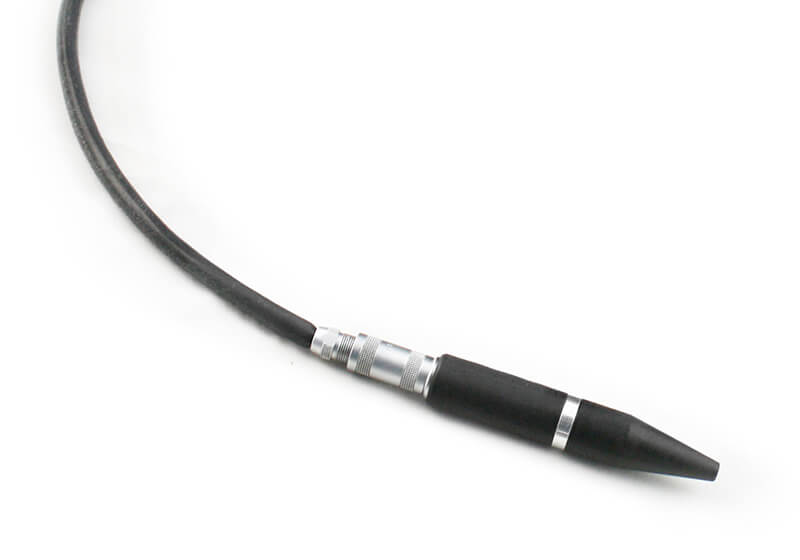

Вихретоковый преобразователь SU450K05DA0

1 ед.

Кабель соединительный Lemo 12 – Lemo 04 (Reflection), 1800 мм

1 ед.

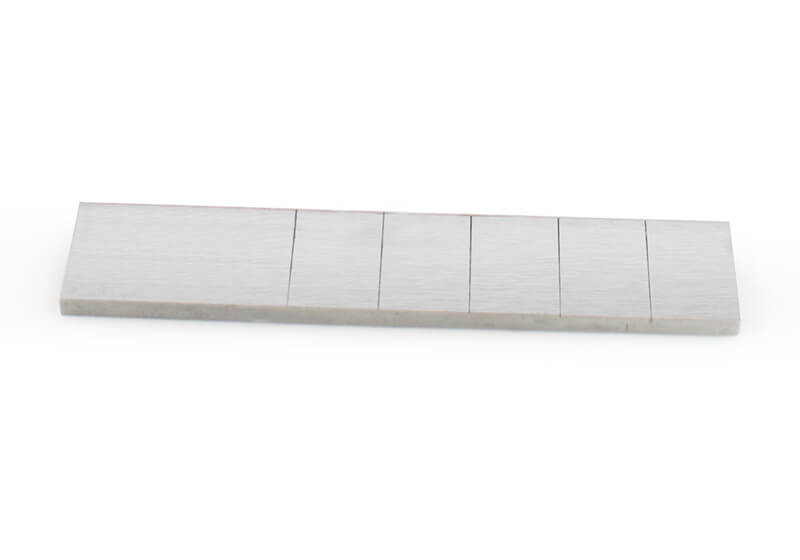

Мера моделей дефектов RS 2353/2-8N-Fe (Сталь 45; глубина дефектов: 0.1мм, 0,2 мм, 0,5 мм, 1 мм, 2 мм / 0,6 мм, 1,5 мм, 3 мм; Rz160)

1 ед.

Автоматическое зарядное устройство

1 ед.

Наручный ремень

1 ед.

ПО для работы с ПК ВД4-91

Отсылается по электронной почте

Документация

Руководство по эксплуатации ВД4-91 (разъем Lemo 12)

1 екз.

Руководство для быстрого начала работы ВД4-91 (разъем Lemo 12)

1 екз.

Руководство по эксплуатации зарядного устройства

1 екз.

Паспорт на ВТП

1 екз.

Паспорт на настроечный образец RS 2353/2-8N-Fe

1 екз.

Калибровочный сертификат ВД4-91 (разъем Lemo 12)

1 екз.
