Универсальный многоканальный вихретоковый дефектоскоп ВД-ОКО-01 предназначен для решения широкого спектра задач вихретоковой дефектоскопии в таких промышленных отраслях как:
• АВИАЦИОННАЯ
контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции и т.д.);
• ЖЕЛЕЗНОДОРОЖНЫЙ ТРАНСПОРТ
контроль железнодорожных деталей и узлов вагонов (детали колесной пары и буксового узла, тележек грузовых, рефрижераторных и пассажирских вагонов, автосцепного устройства и т.д.);
• НЕФТЕГАЗОВАЯ
контроль нефтепроводов, сосудов под давлением и т.д.;
• ХИМИЧЕСКАЯ
контроль трубопроводов, промышленных резервуаров и т.д.;
• ЭНЕРГЕТИЧЕСКАЯ
контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.;
• МАШИНОСТРОИТЕЛЬНАЯ
контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, металлических частей несущих конструкций и т.д.
ПРЕИМУЩЕСТВА ДЕФЕКТОСКОПА
Высокая производительность, за счет многоканальности дефектоскопа;
Возможность внедрения дефектоскопа при проведении механизированного и автоматизированного контроля;
Исключение влияния субъективного фактора (при условии использования его в составе механизированной системы контроля);
Дефектоскоп обеспечивает возможность оценки глубины и протяженности дефекта, а также световую и звуковую сигнализацию дефекта.
Простота в работе благодаря интуитивному интерфейсу;
Документирование всех результатов контроля и расширенные возможности анализа данных.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ДЕФЕКТОСКОПА
Большой цветной высококонтрастный TFT дисплей;
Система АСД: 4 светодиода, звуковая сирена;
Работа с различными сканирующими устройствами;
Поддержка USB;
Возможность подключение до двух датчиков пути;
Возможность реализации программного обеспечения под различные задачи контроля: контроль тела труб, контроль проката, контроль колесных пар, контроль прутков и проволоки и т.д.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СЕРВИСНЫЕ ФУНКЦИИ ПРИБОРА
порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» на стандартном образце: протяженность – 2 мм; глубина – 0,05 мм; раскрытие – от 0,02 мм.
диапазон установки рабочих частот составляет – от 50 Гц до 2 МГц;
напряжения выхода генератора (удвоенная амплитуда) – от 0,5 В до 16 В;
цифровая фильтрация, 3 типа фильтров: Полосовой, Дифференциальный, Усредняющий;
электронный тракт прибора состоит из 1-го физического канала с возможностью мультиплексирования при использовании внешних коммутаторов;
возможность подключения 4-х мультиплексорных блоков;
подключение до 32-х каналов к одному мультиплексорному блоку;
внешняя синхронизация;
световая (4 светодиода) и звуковая сигнализация наличия дефектов;
автоматическая (фазовая) отстройка от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
возможность подключения и работы с ВТП следующего типа:
дифференциальный ВТП;
дифференциальный ВТП, включенный по схеме моста;
дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой;
дифференциальный ВТП, трансформаторного типа;
абсолютный (параметрический) ВТП;
абсолютный ВТП трансформаторного типа.
отображение вихретокового сигнала в различных представлениях:
отображение 4-х зон на одной странице;
режим MULTY – в одной зоне отображаются ленточные диаграммы, каждая из которых соответствует определенному каналу;
комплексная плоскость (XY) – позволяет выделять дефекты на фоне помех путем анализа формы сигнала;
2D – режим двухмерного отображения дефектов;
столбиковая диаграмма (BAR).
время установления рабочего режима дефектоскопа – не более 1 минуты;
сохранение настроек прибора и результатов контроля на карте памяти compact-flash;
режим двусторонней связи с ПЭВМ через USB порт (для ввода в ПЭВМ информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПЭВМ в память дефектоскопа);
возможность подключения датчика пути;
четыре независимых рамки автоматической сигнализации дефекта (АСД) для каждой зоны отображения;
оценка глубины и протяженности дефекта;
возможность смешивания каналов;
возможность выбора цвета отображения сигнала для каждого канала и смеси индивидуально;
функция автоочистки экрана;
встроенные часы и календарь;
подсветка экрана;
регулировка яркости экрана;
контроль перегрузки входного тракта;
контроль заполнения памяти дефектоскопа;
контроль степени разряда аккумулятора;
дружественный мультиязычный интерфейс;
время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей – не менее 8 часов;
электрическое питание дефектоскопа осуществляется от следующих источников:
блока питания аккумуляторного номинальным напряжением 12 В и номинальной емкостью 9А×час; сети переменного тока напряжением от 187 В до 242 В, частотой (50 ± 1) Гц.
РЕАЛИЗОВАННЫЕ КОНФИГУРАЦИИ
Путем создания специальных сканеров для прибора ВД-ОКО-01 можно эффективно решать задачи дефектоскопии металлических узлов и деталей в различных отраслях промышленности. В итоге дефектоскоп ВД-ОКО-01 в комплекте со сканирующим устройством представляет собой универсальный механизированный комплекс неразрушающего контроля.
Дефектоскоп вихретоковый ВД-ОКО-01 совместно со сканирующими устройствами на сегодняшний день обеспечивает решение следующих задач вихретоковой дефектоскопии:
Контроль трубопроводов и листового проката
Серия многоканальных сканирующих устройств ВД-СКАНЕР на базе дефектоскопа ВД-ОКО-01 предназначенных
для проведения механизированного вихретокового контроля цилиндрических поверхностей с различными радиусами кривизны с целью
обнаружения поверхностных дефектов типа продольных и поперечных трещин, закатов, плен и т.п.
Производственная трещина глубиной 0,76 мм и протяженностью более 60 мм обнаруженная при контроле прямошовной трубы
Проведение основного контроля тела труб с применением дефектоскопа ВД-ОКО-01 в комплекте с 8-ми канальным сканером
ВД-СКАНЕР 02 позволит оценить степень повреждения трубы и ее пригодность к дальнейшей эксплуатации
Контроль галтельных переходов и цилиндрических поверхностей
Семейство сканеров СКВ-ГП предназначенных для проведения 100% механизированного контроля галтельных переходов с различным радиусом
кривизны на цилиндрических поверхностях.
Сигнал от трещины на галтельном переходе с радиусом 25мм глубиной 0,54 мм обнаруженной во время эксплуатационного контроля прокатного валка
Проведение 100% ВТ контроля прокатных валков с применением дефектоскопа ВД-ОКО-01 и специализированных сканирующих
устройств позволит оценить степень поврежденности, как рабочей поверхности валка, так и галтельных переходов
ДОПОЛНИТЕЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

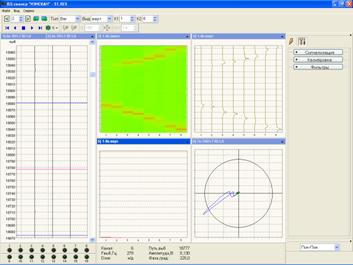

Специализированное программное обеспечение для обработки результатов контроля универсального вихретокового дефектоскопа ВД-ОКО-01 служит для расширения функциональности и повышения удобства работы с прибором. Данная программа предусматривает работу с сохраненными данными на персональном компьютере.
Основными преимуществами использования программы являются:
Удобный поканальный просмотр результатов контроля;
возможность автоматической прокрутки сохраненной дефектограммы с различными скоростями;
возможность изменения типа отображаемых результатов, а именно отображение сырых данных в режиме:
MULTY;
2D;
XY.
цифровая обработка результатов контроля с применением фильтров: Полосового, Дифференциального, Усредняющего.
Полученные во время контроля данные можно обработать используя алгоритмы цифровой фильтрации. Это может улучшить отношение сигнал/шум, выделить полезную составляющую сигнала или подавить сигналы от мешающих факторов (дрейф нуля, колебания руки, изменение геометрических размеров ОК и т.п.)
Примеры применения цифровой фильтрации в программе обработки сигналов:
Усредняющий фильтр
Работа усредняющего фильтра похожа на работу НЧ фильтра, его задача устранить высокочастотный шум, присутствующий в сигнале, и тем самым поднять отношение сигнал/шум. Как правило, используется при работе на больших усилениях.
Исходный сигнал
Сигнал после применения Усредняющего фильтра
Полосовой фильтр
Сигналы, полученные при контроле вращающейся гильзы цилиндра, с последующей обработкой полосовым фильтром, позволяющим подавить низкочастотную гармоническую составляющую, связанную с вращением гильзы.
Исходный сигнал
Сигнал после применения Полосового фильтра
Дифференциальный фильтр
В ряде случаев, когда сигнал от мешающего фактора имеет ярко выраженный периодический характер , его можно эффективно устранить (или свести к минимуму) при помощи дифференциального фильтра.
Исходный сигнал
Сигнал после применения Дифференциального фильтра
настройка параметров фильтров;
настройка блока АСД;
калибровка;
изменение масштаба отображения, увеличение заданной области, удобная прокрутка графиков;
оценка глубины дефекта;
выдача таблицы с данными по обнаруженным дефектам, а именно:
номер канала, по которому произошло срабатывание АСД;
координата расположения дефекта;
амплитуда и фаза сигнала превысившего пороговый уровень;
глубина дефекта.
вывод на печать отчета вихретокового контроля с отображением сигналов от дефекта.
Основные технические характеристики
Габаритные размеры дефектоскопа без ручки с одним ВТ блоком и блоком питания
не более 330 мм ´ 180 мм ´ 140 мм.
Масса дефектоскопа с одним ВТ блоком и блоком питания
не более 6 кг
Клавиатура
русский
Языки
русский
Количество ВТ блоков
4
Количество каналов в ВТ блоке
32 канала
Типы разъемов
Lemo-14, DB-15
Сохранение данных
flash карта
Автономный источник питания
никель-металлгидридная аккумуляторная батарея номинальным напряжением 12 В и номинальной емкостью 9 А∙ч
Время работы
8 часов
Питание
сеть переменного тока напряжением (220 В ± 10%) и частотой (50 ± 1)Гц;
Электрическая мощность дефектоскопа потребляемая от сети переменного тока
не более 30 В·А
Время установления рабочего режима дефектоскопа
не более 1 мин
Тип дисплея
NL8060BC21-03 (800×600 пикселей)
Размер экрана (ширина, высота, диагональ)
170 мм × 130 мм, 214 мм
Гарантия
1 год
Входы/выходы
USB Port
USB slave, USB host
RS – 232
Есть
PS/2
два входа
Синхровход, синхровыход
Есть
Головные телефоны
Есть
Выход датчика пути
однокоординатный датчик пути
Основные метрологические характеристики
Степень защиты в эксплуатации
IP 64
Температура окружающего воздуха
от – 100 до +400 С
Атмосферное давление
от 84 до 106,7 кПа
Относительная влажность
(93 ± 3) % при 25 ºС
Дефектоскоп в упаковке для транспортировки устойчив к воздействию
вибраций
ударам со значением пикового ударного ускорения 98 м/с2, длительность ударного импульса 16 мс, число ударов 1 000±10 для каждого направления
Дефектоскоп сохраняет свои параметры при воздействии электромагнитных помех, не превышающих следующих норм
гармонической помехи магнитного поля в полосе частот от 30 Гц до 50 кГц с эффективным значением напряженности поля от 130 до 70 дБ;
гармонической помехи электрического поля в полосе частот от 10 кГц до 30 МГц с эффективным значением напряженности поля 120 дБ
